Standard releboks for KWsmart

Hensikten med den elektriske koblingsboksen i kWsmart-systemet er å benytte lavspennings styresignaler fra kretskortet i varmevekslerenheten til å styre de elektriske varmeelementene i varmtvannsberederen og i el.kassetten/el.kjelen. Det er mulighet til å styre 4 varmeelementer av maks 3 kW for hvert element ved 230 Volt spenning.

Reléboksen skal ha egen 230 V strømforsyning for driftspenning til reléene og for spenning til varmeelementet i varmtvannsberederen. Nødvendig sikringsstørrelse er 16A.

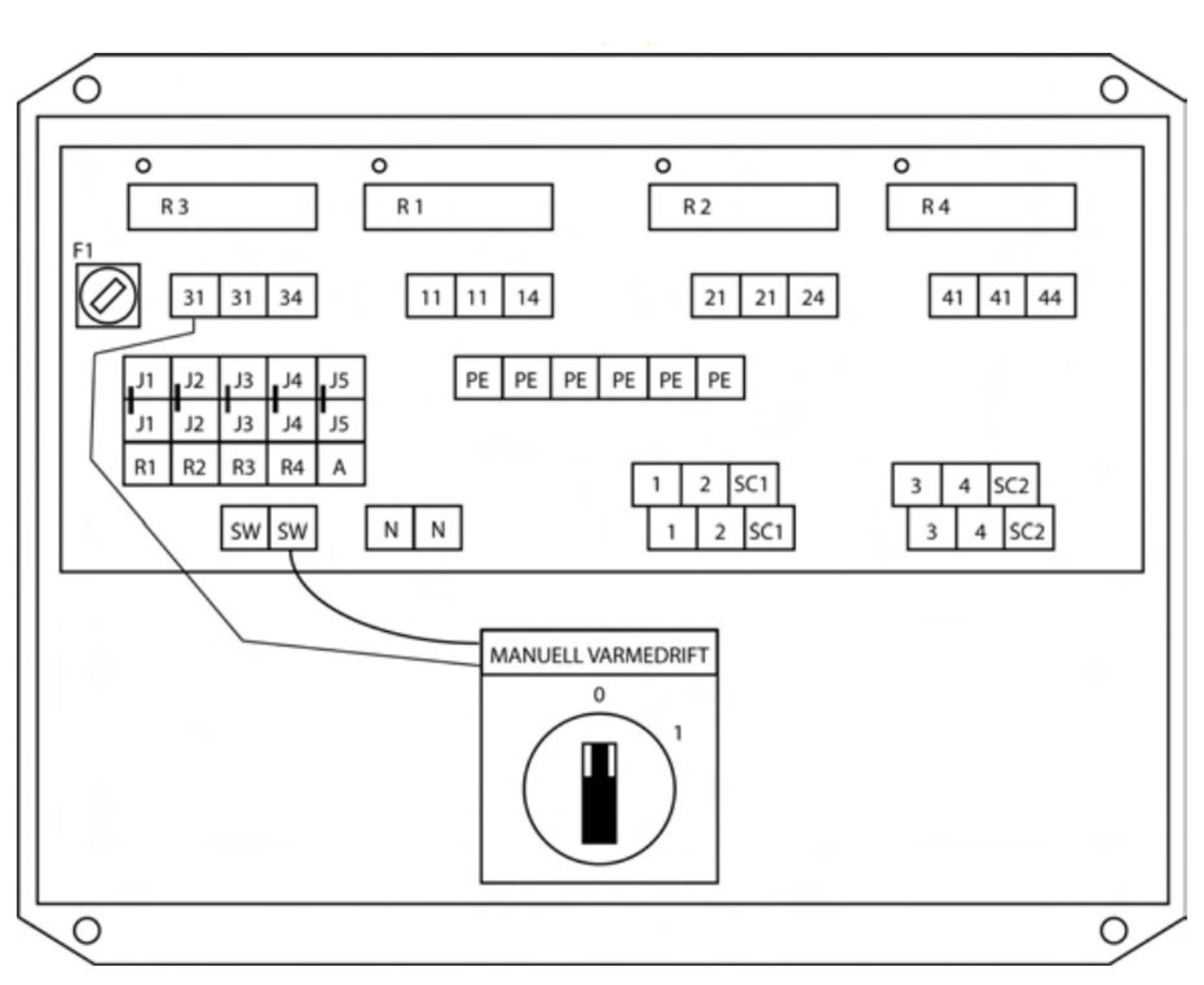

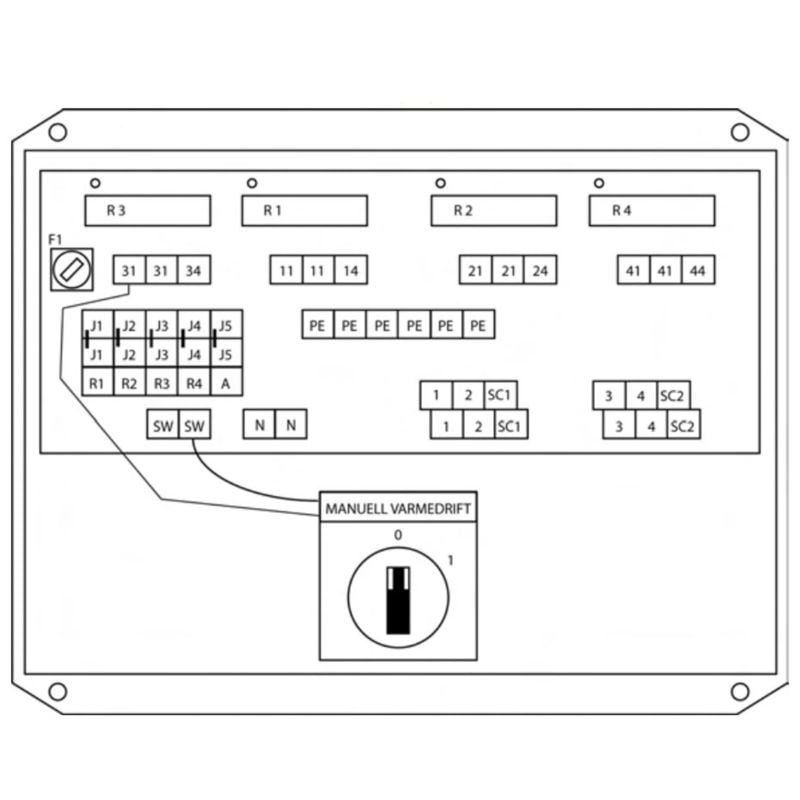

Den elektriske koblingsboksen har bryter for manuell drift av varmtvannsbereder og den har rekkeklemmer for kobling av signalledere og 230 Volt driftsspenning.

Reléboksen har fire 16 Ampere reléer (elektrisk aktiverte strømbrytere) som styres av kWsmarts styringssystem. Når et relé får signal om å lukke (slutte en kontakt) vil en diode over dette reléet lyse. Det er derved mulig å se hvilke relé som får signal om å lukke fra kWsmart kretskort.
