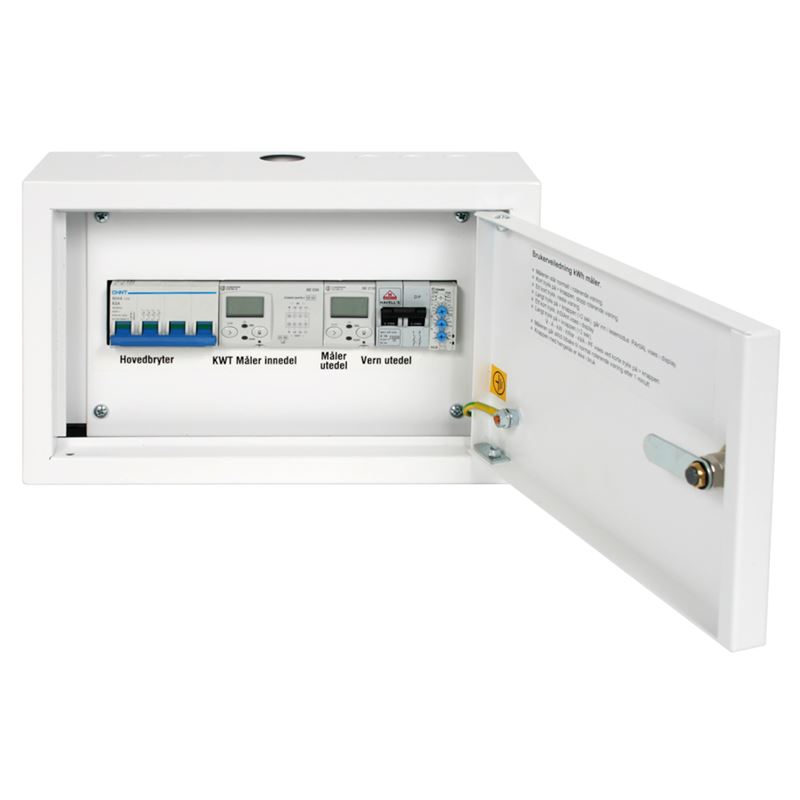

ALTOCEMS 1F3F for F2040/F2120 1~ 230 V og VVM 320 3~ 230/400 V, energimålerskap

Låsbart Energimålerskap
Utførelse i stål med ytre mål: 400x225x100mm (BxHxD).
Nemko godkjent stålskap, bygget ihht. EN 61439-3 tavlenormen.
Monteres i tørre rom, 3x63A IT 230V AC 50Hz og 4x63A TN 400V 60Hz
Påvegg 1 rad. Ui: 500V, Uimp: 6kV, Icc: 10kA,
Pollution degree 2, Material class Illa, IP2XC

Innhold:
• 4-polet Lastbryter –S1.
-Benyttes for å isolere nett fra varmepumpens innedel ved service arbeid

• 2-polet Lastbryter –S2
- Benyttes for å isolere nett fra varmepumpens utedel ved service arbeid

• Energimåler innedel 65A 230/400V 3-fas –U1
- Avlesing av forbruk i sanntid og akkumulert i ett baklyst LED display.
- Med Puls utgang .

• Energimåler utedel 45A 230V 1-fas –U2
- Avlesing av forbruk i sanntid og akkumulert i ett baklyst LED display.
- Med puls utgang.

• Spenningsvakt 230V 1-fas –U3
- Måler fasebrudd og spenningsvariasjoner i kretsen. Ved feil gir releet signal om å bryte styrestrømspenning til
varmepumpe (innedel). Kobler automatisk inn igjen når spenning er innenfor innstilte verdier.
- Beskytter varmepumpe mot feil på spenningstilførsel.
