ArboniaUniversalbrakett, vegg/gulv, 350 mm

Art. nr. 5200325

Montering av konvektor på gulv eller til vegg

  • Enkel montering
  • Universal
  • Estetisk

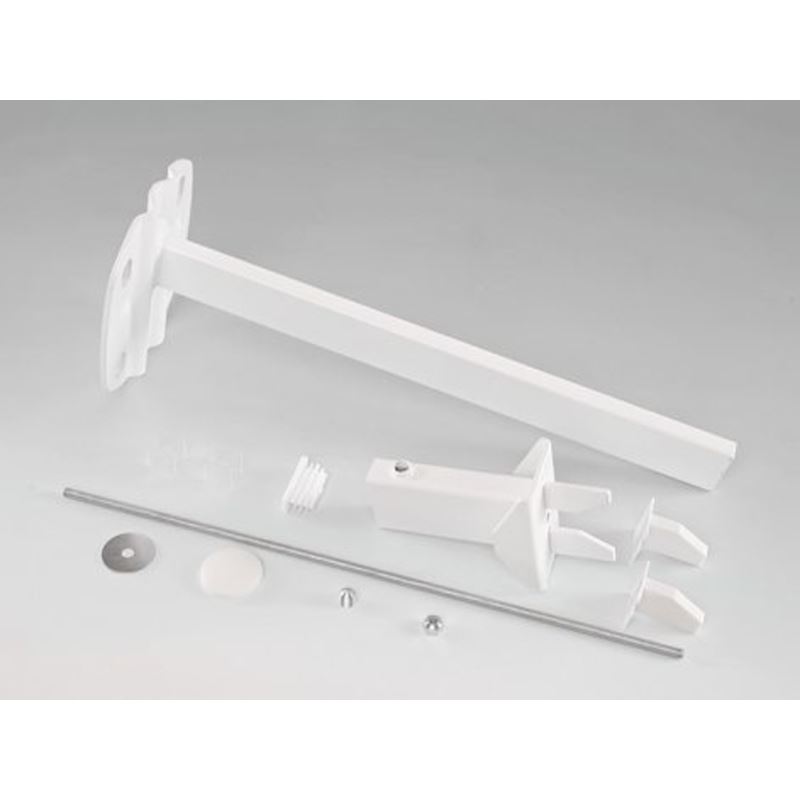

Universalbrakett for Arbonia C-konvektor

Les mer om dette produktet

Tilbehør

Universalbrakett for Arbonia C-konvektor.

Universalbrakett for montering av Arbonia konvektor på gulv eller til vegg. Lengde for brakettkonsoll, tilpasses konvektoren på stedet.

Brakettens fot kan om ønskelig skjules ved bruk av et delbart plastdeksel. Deksel bestilles separat.



Minimumsantall universalbraketter ved gulvmontering

Avhengig av type og konvektorlengde iht. VDI 6036 - klasse 1 og 2:

C072 - C282:

2 stk (500-2000 mm), 3 stk (2100-3600 mm), 4 stk (3700-4800 mm), 5 stk (4900-6000 mm)

C072/1 - C282/1:

2 stk (500-2000 mm), 3 stk (2100-3600 mm), 4 stk (3700-4800 mm), 5 stk (4900-6000 mm)

C073 - C283:

2 stk (500-2000 mm), 3 stk (2100-3600 mm), 4 stk (3700-4800 mm), 5 stk (4900-6000 mm)

C074 - C284:

4 stk (500-2000 mm), 6 stk (2100-3600 mm), 8 stk (3700-4800 mm), 8 stk (4900-6000 mm)

C075 - C285:

4 stk (500-2000 mm), 6 stk (2100-3600 mm), 8 stk (3700-4800 mm), 8 stk (4900-6000 mm)



Minimumsantall universalbraketter ved veggmontering

Avhengig av type og konvektorlengde iht. VDI 6036 - klasse 1 og 2:

C072 - C282, C072/1 - C282/1 og C073 - C283:

2 stk (-1300 mm), 3 stk (-2200 mm), 4 stk (-2800 mm), 5 stk (-3400 mm), 6 stk (-4000 mm), 7 stk (-4600 mm), 8 stk (-5400 mm), 9 stk (6000 mm)

C074 - C284 og C075 - C285:

2 stk (-800 mm), 3 stk (-1300 mm), 4 stk (-1700 mm), 5 stk (-2200 mm), 6 stk (-2600 mm), 7 stk (-3000 mm), 8 stk (-3400 mm), 9 stk (3800 mm), 10 stk (-4200 mm), 11 stk (-4600 mm), 12 stk (-5000 mm)



Minimumsantall universalbraketter ved veggmontering

Avhengig av type og konvektorlengde iht. VDI 6036 - klasse 3 (f.eks skole):

C072 - C282, C072/1 - C282/1 og C073 - C283:

2 stk (-800 mm), 3 stk (-1300 mm), 4 stk (-1700 mm), 5 stk (-2200 mm), 6 stk (-2600 mm), 7 stk (-3000 mm), 8 stk (-3400 mm), 9 stk (-3800 mm), 10 stk (-4200 mm), 11 stk (-4600 mm), 12 stk (-5000 mm)

C074 - C284 og C075 - C285:

2 stk (-500 mm), 3 stk (-800 mm), 4 stk (-1100 mm), 5 stk (-1300 mm), 6 stk (-1600 mm), 7 stk (-1900 mm), 8 stk (-2200 mm), 9 stk (2400 mm), 10 stk (-2800 mm), 11 stk (-3000 mm), 12 stk (-3200 mm)



Produktinformasjon

  • 5200325

  • Universalbrakett, vegg/gulv, 350 mm

  • Arbonia
