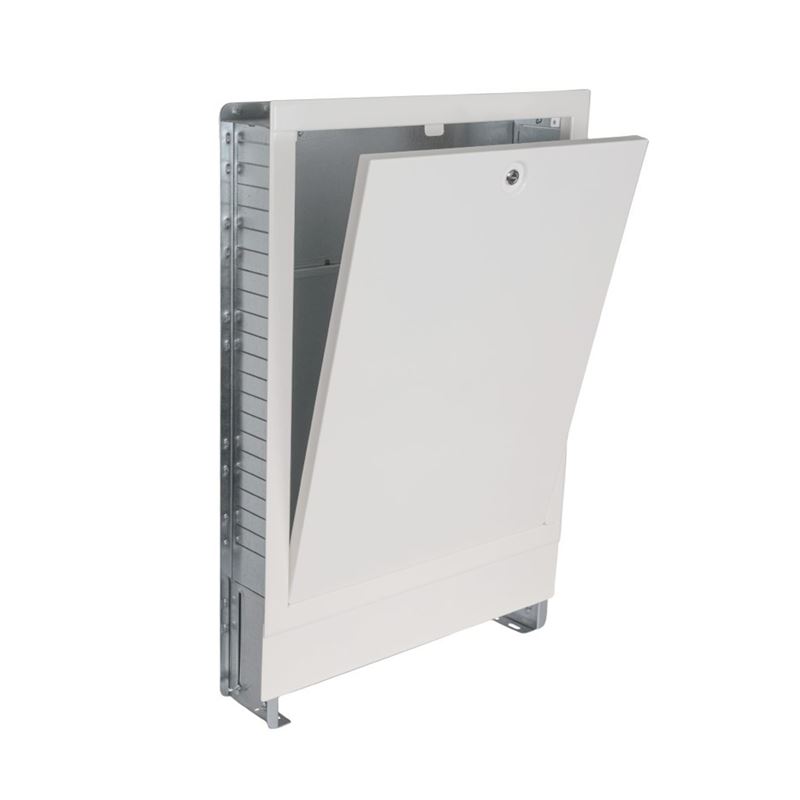

KermiFordelerskap i vegg x-net XL, 4 kurser

Fordelerskap i vegg for Kermi x-net
For plassering av rørfordeler, energimåler og andre komponenter til x-net gulvvarme og komfortkjøling.

Konstruksjon og detaljer

Fordelerskap med åpen bunn for integrering i vegg. Karosseriet er konstruert av elektrolytisk galvanisert stålplate. Dør og detaljer er pulverlakkert i hvitfarge (tilsvarende RAL 9016), og er pakket i egen vedlagt pakke. Dør og detaljer kan monteres helt til slutt, og slik kan riper og andre skader unngås på alle lakkerte detaljer i byggeprosessen. Festebeslag for montering av ramme med dør følger med karosseriet.

Bakveggen er utstyrt med to monteringskinner for rørfordelere. Disse skinnene kan enkelt løsnes og plasseres med passende mellomrom alt etter behov. I øvre tredjedel av skapet er det avsatt plass for plassering av kon­trollmoduler og andre komponenter.

Skapet kan justeres både i høyde og i dybde. Høyde fra 760 - 890 mm (0-130 mm) og dybde fra 115 -150 mm (0-35 mm).

Begge sideveggene har ferdig perforerte åpninger for gjennomføringer. Skapet har monteringsføtter som kan justeres i høyden og enkelt tilpasses gulvkonstruksjoner på mellom 60 - 180 mm høyde.

Skapet har en demonterbar skinne i bunnen som er egnet for innbøying av rør som skal ut på gulvet. Skinnen er også høydejusterbar. Skapet er utstyrt med et demonterbart sokkelpanel for anleggsflate mot kantisolasjon og avrettingsmasse. Sokkelpanelet fjernes der veggplate monteres rundt hele skapet. Nisje i veggplaten tilpasses medfølgende ramme med dør. På innsiden av døren er det en plastlomme for å oppbevare kursfortegnelse og annen informasjon.

Materialspesifikasjon
Ramme: Galvanisert stål
Dør og detaljer: Pulverlakkert i hvitfarge ( tilsvarende RAL 9016 )
Dørlås: Metall

Skaphøyde: justerbar fra 760 - 890 mm

Skapdybde: 115-150 mm

Skapet kan fås i 7 ulike bredder.

Antall kurser i skap kan avvike. Dette er avhengig av valgte komponenter, plassering og montering av rørtilførsler.
