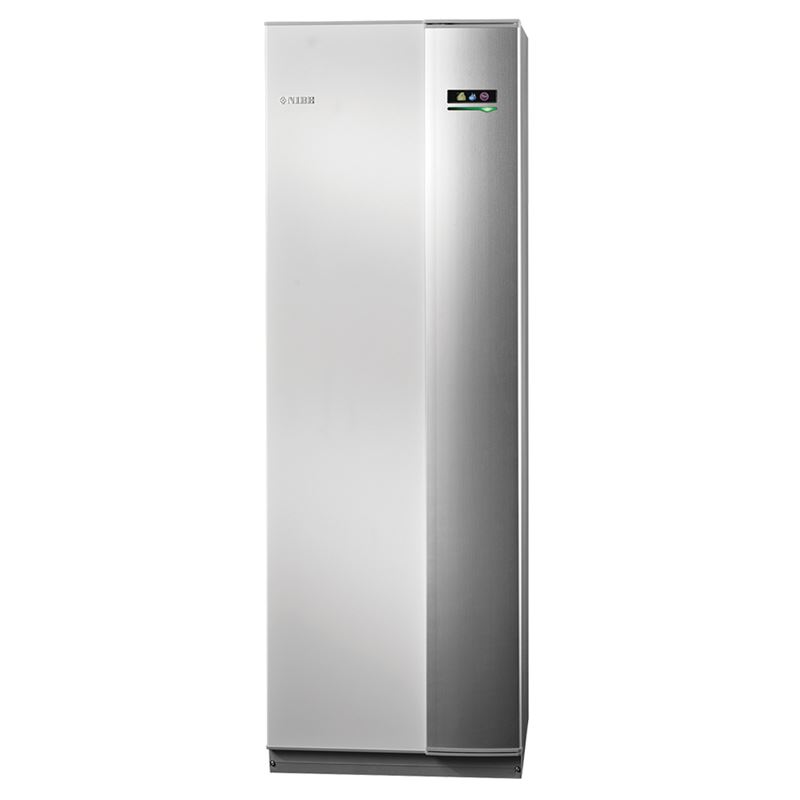

NIBEF1345-24, 3~ 400 V, væske-vann varmepumpe

F1345-24Art. nr. 523241

Fleksibel oppkobling med flere maskiner i felles system for varmedrift, tappevann, passiv og aktiv kjøling

  • Svært stillegående drift
  • Høy effektivitet og turledningstemperatur (opptil 65 °C)
  • To separate kuldekretser hver med en kuldemediumsfylling under 3 kg
  • Enkel tilgang til oppdatert programvare og driftsdata via USB-port
  • Med NIBE Uplink kan du styre og overvåke varmepumpen din fra hvor som helst

Varmepumpe for næringsbygg og større boliger med stort varmebehov

Les mer om dette produktet

Effekt

Tilvalgspakker

  • Tilvalgspakke varmtvann 300 liter, SPB 300 R, 3~ 230/400 V inkl.installasjonssett for F1345/55
    Artikkelnr. 523045

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke varmtvann 500 liter, SPB 500 RR 3~ 400 V inklusive installasjonssett
    Artikkelnr. 523055

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke varmtvann 500 liter, SPB 500 RB 3~ 230 V inklusive installasjonssett
    Artikkelnr. 526063

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke varmtvann 1000 liter, 2 stk. SPB 500 RR 3~ 400 V inklusive installasjonssett
    Artikkelnr. 526067

    Komplett pakke for tappevannsdrift i spiralberedere

  • Tilvalgspakke varmtvann 1000 liter, 2 stk. SPB 500 RB 3~ 230 V inklusive installasjonssett
    Artikkelnr. 526069

    Komplett pakke for tappevannsdrift i spiralberedere

  • Tilvalgspakke elektrisk varmtvannsbereder 400 liter, SRS ECO 400 3 x 5 kW
    Artikkelnr. 526064

    Økt beredervolum med elektrisk bereder

  • Tilvalgspakke elektrisk varmtvannsbereder 800 liter, 2 stk.SRS ECO 400 3 x 5 kW
    Artikkelnr. 526070

    Økt beredervolum med elektrisk bereder

  • Tilvalgspakke kaldt/varmtvann for inntil 300 liter
    Artikkelnr. 526026

    Sikring av trykk, ekspansjonsmulighet og tappetemperatur

  • Tilvalgspakke kaldt/varmtvann for inntil 500 liter
    Artikkelnr. 526084

    Sikring av trykk, ekspansjonsmulighet og tappetemperatur

  • Tilvalgspakke akkumulatortank NIBE UKV 300 liter, 3-rør tilkobling
    Artikkelnr. 523058

    Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur

  • Tilvalgspakke akkumulatortank NIBE UKV 500 liter, 3-rør tilkobling
    Artikkelnr. 523872

    Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur

  • Tilvalgspakke varm side for F1345-24/F1345-30
    Artikkelnr. 523059

    Sikrer lufting, ekspansjon, påfylling og sirkulasjon, varm side

  • Tilvalgspakke el.kjele NIBE ELK 26 trinnstyrt 26 kW, 3~ 400 V
    Artikkelnr. 523864

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele NIBE ELK 42 trinnstyrt 42 kW, 3~ 400 V
    Artikkelnr. 523868

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele ALTOC 36 kW 3~ 400 V med AXC 010
    Artikkelnr. 523052

    Sikrer spisslast for varmesystemet, med 0-10 V styring

  • Tilvalgspakke el.kjele ALTOC 50 kW 3~ 400 V med AXC 010
    Artikkelnr. 523053

    Sikrer spisslast for varmesystemet, med 0-10 V styring

  • Tilvalgspakke elektrokjemisk vannbehandling Elector S10-B maks 1500 liter
    Artikkelnr. 523048

    Fjerner eksisterende avleiringer, rust og partikler, og hindrer de fra å gjenoppstå

  • Tilvalgspakke vakuumavgasser Noxygen C650 med magnetfilter Mag 76
    Artikkelnr. 523049

    Fjerning av gasser og partikler

  • Tilvalgspakke vannbehandling Dirtstop XL 1 1/4" med kjemikalier, varmeanlegg maks 2000 liter
    Artikkelnr. 526206

    Beskytte og forlenge systemets levetid

  • Tilvalgspakke kald side for F1345-24/F1345-30
    Artikkelnr. 523060

    Sikrer tilkobling, ekspansjon og påfylling, kald side

Tilbehør

NIBE F1345 er en væske-vann varmepumpe beregnet for større næringsbygg, industrilokaler og andre typer bygninger med stort varmebehov. F1345 er svært stillegående og leveres i fire størrelser: 24, 30, 40 og 60, kun for 400 V spenningstilførsel. Modellen leveres med to separate kuldekretser med lav fyllingsmengde godt under 5 GWP-tonn pr. krets. Den er dermed unntatt for krav om obligatorisk kontroll etter F-gassforordningen. F1345-serien kan monteres som master/slave, hvor opptil ni enheter kobles parallelt med inkludert felles overordnet styring. For et større system oppnås høy driftsstikkerhet og god kapasitetsregulering med mange kompressortrinn. Uttakbare kjølemoduler kan demonteres før inntransport for å redusere vekten. F1345-24 og 30 kW har innebygde lavenergi frekvensstyrte sirkulasjonspumper på varm og kald side, mens pumpe på kald side for størrelse 40 og 60 kW leveres som tilbehør. F1345- serien har kompakte dimensjoner og kan transporteres i vanlig heis og gjennom 700 mm døråpning. Med maks. 65 grader C turtemperatur er F1345-serien godt egnet for høytempertur radiatoranlegg samt prioritert tappevannsoppvarming med en eller flere kompressormoduler via ekstern VST vekselventil.

  • Løsninger med varmeeffekt fra 24 til 540 kW i samme system, kan også kombineres med F1355-maskiner
  • Samtidig oppvarming og prioritert tappevannsdrift
  • NIBE Uplink app- og webbasert overvåking/varsling via kablet internettilkobling, styring og driftshistorikk for alle varmepumpene, tilgang på siste versjon software
  • Kan styre opptil åtte ulike varmesystemer (gulvvarme, radiator, ventilasjon, m.m.), hver med egen varmekurve
  • Konfigurerbare AUX-innganger for ulike styringsfunksjoner
  • AUX reléutganger som kan konfigureres etter behov
    • Startsignal og styring for trinnstyrt og shuntstyrt tilleggsvarme
    • Legionella- og nøddriftstyring av varmtvannsakkumulering/varmtvannsbereder
    • Sirkulasjonspumpe for varmtvann (VVC)
  • Alternerende drift av kompressorer også ved parallellkobling av flere maskiner
  • USB-port for oppdatering av programvare og logging av driftsdata
  • Svært stillegående drift, kun 32 dBA lydtrykk ved 1 m fritt felt
  • Stort utvalg av tilbehør for styring av tilleggsfunksjoner
    • AXC 010 tilbehørskort for styring av tilleggsvarme fra el. kjele med 0-10 V signal
    • AXC 50 tilbehørskort for ekstra styringsfunksjoner for system
    • Energimåling for avgitt energi med tilbehøret EMK 500, det benyttes to stk per varmepumpe
    • VST vekselventil for prioritert tappevannsoppvarming med en eller flere kompressormoduler
    • Modbus 40 (tilbehør) grensesnitt, for styring og overvåkning av varmepumpen via SD-anlegg
    • Passiv og aktiv kjøling med tilbehøret AXC 50 eller ACS 45, utekompensert kjølekurve, varmedumpfunksjon mot tørrkjøler eller energibrønner
  • To kuldekretser

    To av/på-regulerte kompressorer

    Varmebærerpumpe frekvensstyrt

    Kompressormodul uttakbar

    Sikkerhetsventil kuldebærer

    Mykstart

    Fasevakt

    Utetemperaturføler

  • Varmefunksjon

    Varmtvannoppvarming

    Smart Price Adaption - styring etter strømpris

    Smart Control - tilpasset varmtvannsoppvarming

    Tariffstyring

    SG-Ready (Smart Grid)

    Smart Energy Source

    Styring av tilleggsvarme av/på

    Styring av tilleggsvarme trinn

    Styring av tilleggsvarme shunt

    Uplink app-styring

    Tilkobling til internett via kabel

    Flere maskiner kan kobles i parallell

    Logging av driftsdata

    USB-tilkobling for oppdatering av software

    Styring via app tilgjengelig

Produktinformasjon

  • 523241

  • 8416195

  • F1345-24, 3~ 400 V, væske-vann varmepumpe

  • NIBE

  • F1345

  • F1345-24

  • R407C

  • 4 kg

  • Scroll

  • 6 bar

Mål og vekt

  • 1800 mm

  • 600 mm

  • 620 mm

  • 1950 mm

  • 320 kg

  • 24 kW

Tilkoblinger

  • 3~ 400 V + N

  • 25 A

  • 50 mm

  • 50 mm

  • 2"

  • Innv./utv. gjenger

SCOP

  • 5,0

  • 4,0

Varme

  • 23,0 kW

  • 4,65

  • 65 °C

  • 58 °C

  • 47 dB(A)

  • 32 dB(A)

  • 0,37 l/s

  • 0,54 l/s

  • 78 kPa
