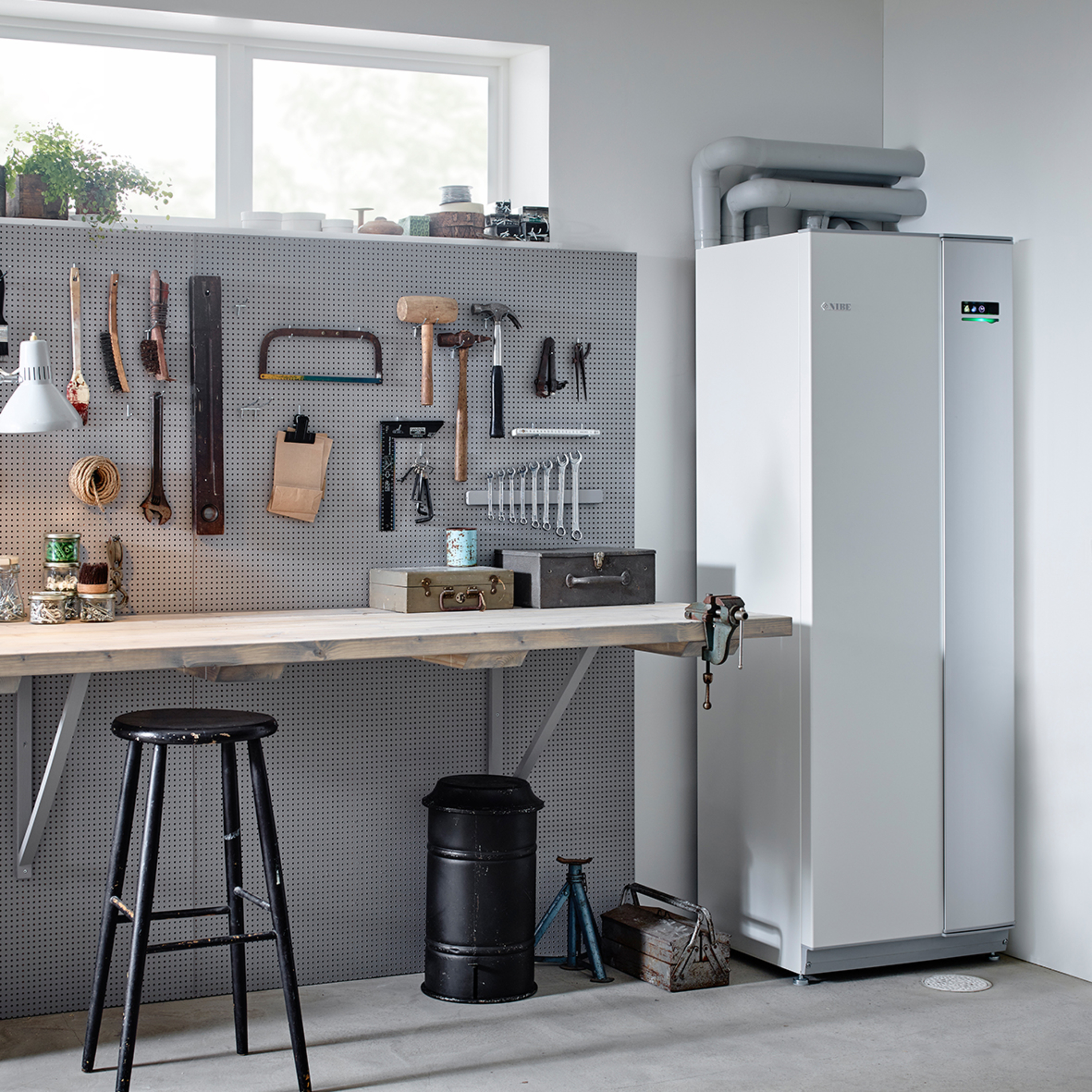

NIBEF1155-6 EM Inverter, 3~ 400 V, væske-vann varmepumpe

F1155-6 EM, 3~ 400 VArt. nr. 523118

Optimal årsvarmefaktor

Svært stillegående drift
Varmepumpen finnes i 3 effektstørrelser; 1,5 - 6 kW, 3 - 12 kW og 4 - 16 kW
Inverterstyrt kompressor for høyere årsvarmefaktor og energibesparelse
Integrert måler for avgitt energi (EM)
USB-port for oppdatering av programvare og logging av driftsdata

Inverterstyrt varmepumpe uten varmtvannsbereder

Effekt

1,5 - 6 kW3 - 12 kW4 - 16 kW

Spenningstilførsel

3~ 230 V3~ 400 V + N

Tilvalgspakke varmtvann 200 liter, VPB 200 R, inklusive installasjonssett - for S/F 1155-6
Artikkelnr. 526335
Muliggjør tappevannsproduksjon i spiralbereder for NIBE S/F 1155-6
Tilvalgspakke kaldt/varmtvann for inntil 300 liter
Artikkelnr. 526026
Sikring av trykk, ekspansjonsmulighet og tappetemperatur
Tilvalgspakke akkumulatortank NIBE HX-ST 60 liter, 2-rør med installasjonssett og 1" korsrør
Artikkelnr. 526080
Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur
Tilvalgspakke akkumulatortank NIBE HX-ST 100 liter, 2-rør med installasjonssett og 1" korsrør
Artikkelnr. 526081
Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur
Tilvalgspakke varm side for S1155/F1155/S1255/F1255-6
Artikkelnr. 526013
Sikrer lufting, ekspansjon, påfylling og sirkulasjon, varm side
Tilvalgspakke vannbehandling Dirtstop XL 1" med kjemikalier, varmeanlegg 100 liter
Artikkelnr. 526202
Beskytte og forlenge systemets levetid
Tilvalgspakke kald side for S1155/F1155/S1255/F1255-6
Artikkelnr. 526014
Sikrer tilkobling, ekspansjon og påfylling, kald side

Tilbehør

NIBE|520164

VPB 200 R spiralbereder for F-serien

Effektiv varmtvannsbereder og akkumulatortank utviklet for tilkobling til varmepumpe eller andre energikilder.

Datablad

NIBE|520165

VPB 300 R spiralbereder for F-serien

Effektiv varmtvannsbereder og akkumulatortank utviklet for tilkobling til varmepumpe eller andre energikilder.

Datablad

NIBE|520163

AXC 40 tilbehørskort

Benyttes for ekstra styringsfunksjoner

ALTOC|523634

HR10, for styring av el.kolber maks. 25A, for nøddrift og/eller legionellasikring, hjelperele

Helperele for styring av el-kolber mm. max 25A

NIBE|520124

ELK 15 trinnstyrt el.kjele, 15 kW, 3~ 400 V, for veggmontasje

For bruk som elektrisk backup for NIBEs varmepumper

NIBE|520134

ECS 40 for gulvvarme < 80 m2, Shuntgruppe

For varmesystem med behov for ulike turtemperaturer

NIBE|520703

ECS 41 shuntgruppe, for gulvvarme < 250 m2

For varmesystem med behov for ulike turtemperaturer

NIBE|520135

POOL 40 bassengoppvarming, tilbehør

Prioritert oppvarming av basseng med varmepumpen

NIBE|520166

PCS 44 for væske-vann varmepumpe med energibrønn, frikjølingssett

Kan dekke kjølebehov med energibrønn

NIBE|520211

Modbus 40 kommunikasjonsmodul

Kommunikasjonsmodul for Modbus RTU-tilkobling

ALTOC|523382

EM 3F strømmåler, 3~ 230 V/400 V 65 A, m/pulsutgang

For måling av elektrisk levert energi til varmepumpen

ALTOC|523368

EMS 3F, 3~ 230 V/400 V - for alle Nibe V-V vp. opptil 60 kW, energimålerskap

Logger kWh, sikrer mot fase bortfall og over/underspenning.

NIBE|520636

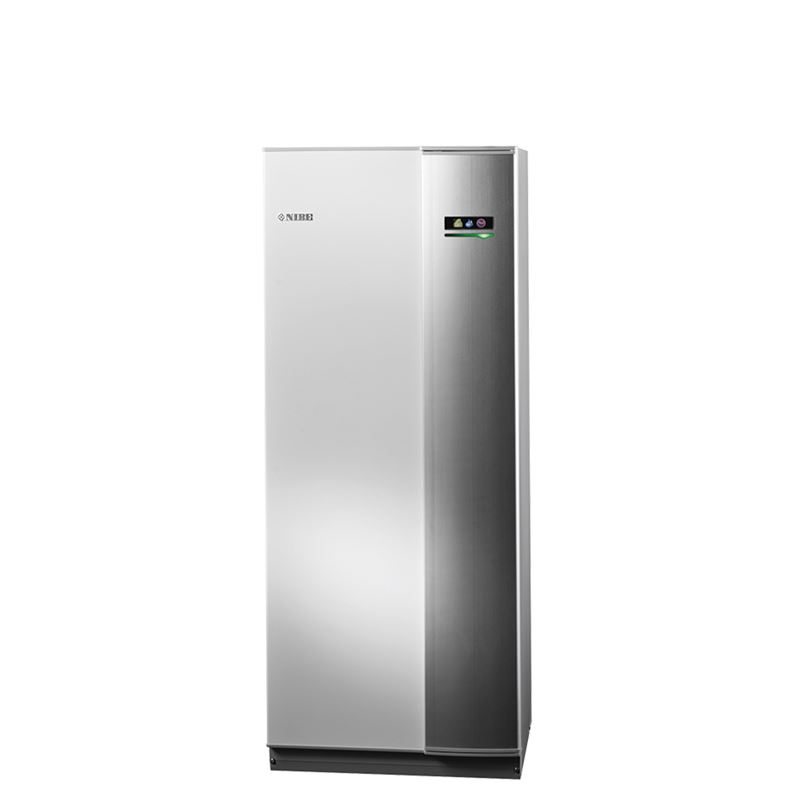

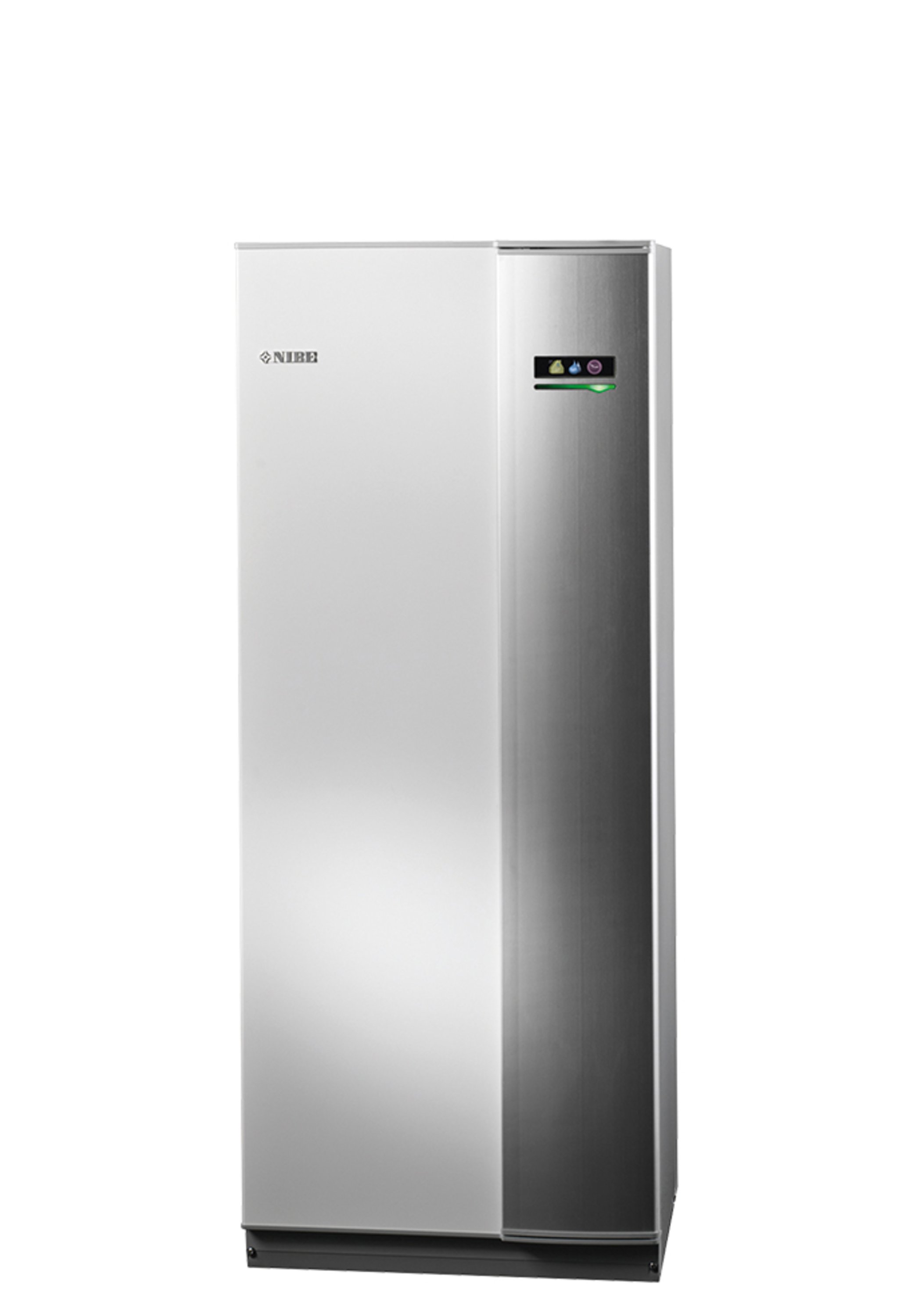

NIBE F1155 er en væske-vann varmepumpe med inverterstyrt kompressor, frekvensstyrte lavenergi sirkulasjonspumper for kald og varm side, samt integrert energimåler for avgitt energi (EM). Den er uten integrert varmtvannstankt, som gjør den lett å plassere ved lavere takøyder. Separat varmtvannstank velges etter varmtvannsbehov.

Pumpen kan dimensjoneres for å dekke hele energibehovet med kompressoren. Siden den er inverterstyrt, så tilpasser den seg byggets effektbehov trinnløst, og med riktig ytelse hele året, blir resultatet optimal drift og best besparelse.

Pumpen er beregnet for tilkobling til gulvvarme, viftekonvektor eller radiator. Kan suppleres med et bredt utvalg av tilbehør; for eksempel ekstra varmtvannsbereder, passiv kjøling, aktiv kjøling og bassengoppvarming. Pumpen er klargjort for tilknytning til NIBE Uplink webovervåkning og -styring.

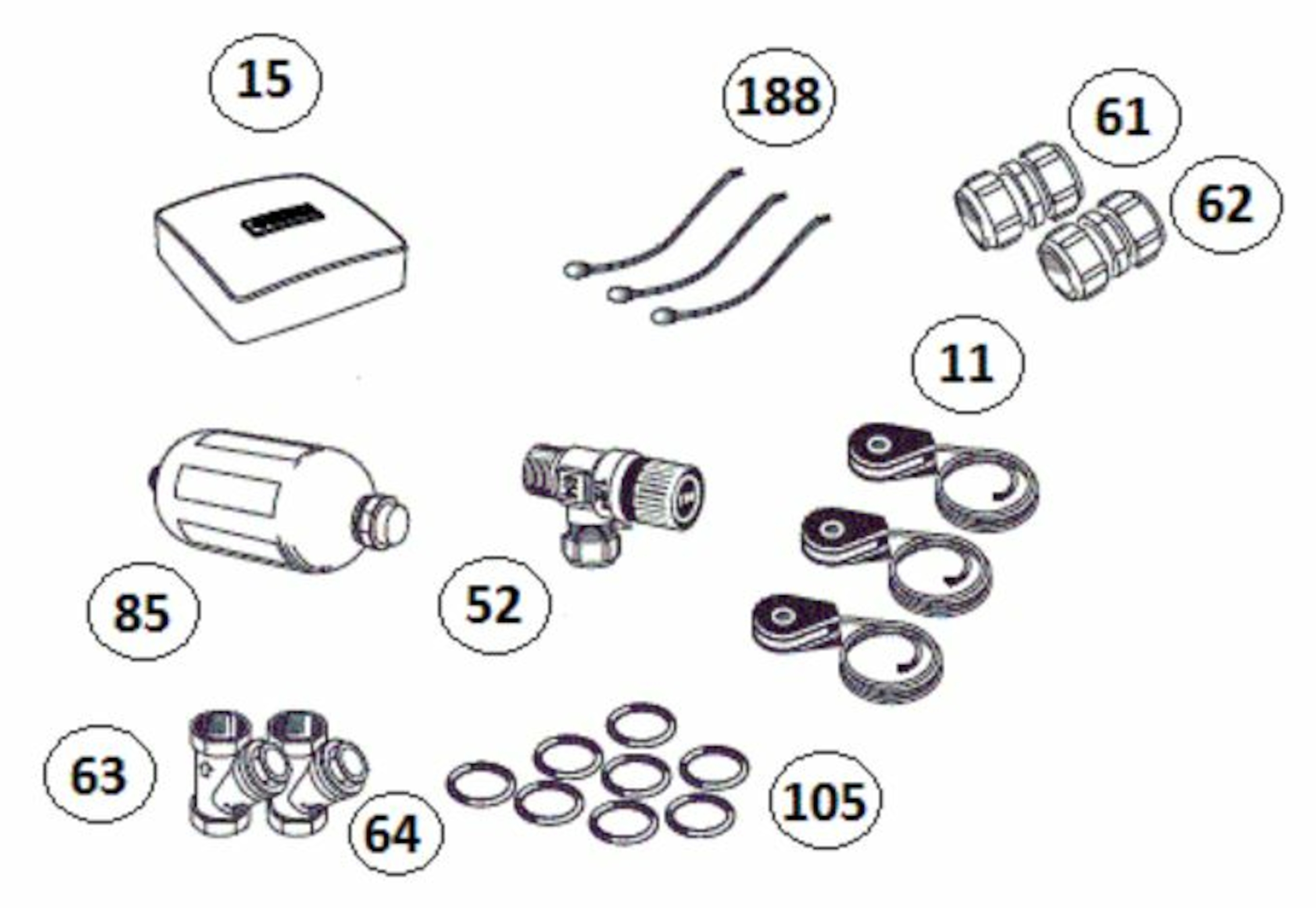

Medfølgende komponenter: Nivåkar for kald side, sikkerhetsventil 3 bar/0,3 MPa for kald side, kuleventil med filter for kald og varm side, romføler (valgfri bruk – skal ikke ha styrende funksjon sammen med gulvvarme), uteføler og o-ringer (benyttes hvis kjølemodul har vært demontert)

Komponenter:
En kuldekrets
En inverterstyrt kompressor
Vekselventil varmtvann/varme
Kuldebærerpumpe frekvensstyrt
Varmebærerpumpe frekvensstyrt
Kompressormodul uttakbar
El. kolbe tilleggsvarme
Fasevakt
Utetemperaturføler
Energimåler varme/varmtvann
Funksjoner og egenskaper:
Varmefunksjon
Varmtvannoppvarming
Smart Price Adaption - styring etter strømpris
Styring av tilleggsvarme trinn
Uplink app-styring
Tilkobling til internett via kabel
Flere maskiner kan kobles i parallell
Logging av driftsdata
USB-tilkobling for oppdatering av software
Styring via app tilgjengelig

Produktinformasjon

Artikkelnummer:
523118
NRF. nr:
8417019
Navn:
F1155-6 EM Inverter, 3~ 400 V, væske-vann varmepumpe
Varemerke:
NIBE
Produktserie:
F1155
Typebetegnelse:
F1155-6 EM, 3~ 400 V
Kuldemedium type:
R407C
Kuldemedium mengde:
1,16 kg
Kompressortype:
Scroll
Systemtrykk, maks.:
4,5 bar

Mål og vekt

Høyde:
1500 mm
Bredde:
600 mm
Dybde:
620 mm
Oppstillingshøyde:
1670 mm
Vekt:
150 kg
Effekt:
1,5 - 6 kW

Tilkoblinger

Spenningstilførsel:
3~ 400 V + N
Anbefalt sikring:
16 A
Tilkobling varmebærer:
22 mm
Tilkobling kuldebærer:
28 mm
Tilkobling varmt-/kaldtvann:
22 mm
Tilkobling, plassering:
Topptilkoblet
Tilkobling type:
Klemring/ glatt stuss

SCOP

Energiklasse for produkt ved 35°C, kaldt klima:
A+++
Energiklasse for system ved 35°C, kaldt klima:
A+++
SCOP ved 35°C, kaldt klima:
5,5
Energiklasse for produkt ved 55°C, kaldt klima:
A+++
Energiklasse for system ved 55°C, kaldt klima:
A+++
SCOP ved 55°C, kaldt klima:
4,1

Varme

Varmeeffekt nom. ved 0/35°C:
3,15 kW
COP ved nom. varmeeffekt 0/35°C:
4,72
Varmeeffekt min. ved 0/35°C:
1,5 kW
Varmeeffekt maks. ved 0/35°C:
6 kW
Effekt el.kolbe:
6.5 kW
Maks. turtemperatur:
65 °C
Maks. returtemperatur:
58 °C
Lydeffekt - min. ved 0/35°C:
36 dB(A)
Lydeffekt - maks. ved 0/35°C:
43 dB(A)
Lydtrykk - min. ved 0/35°C:
21 dB(A)
Lydtrykk - maks. ved 0/35°C:
28 dB(A)
Volumstrøm varmebærer - nom.:
0,08 l/s
Eksternt tilgjengelig trykk v/ nom. volumstrøm - varmebærer:
69 kPa

Brukermanual

Datablad energietikett

Installasjonsmanual

Samsvarserklæring

F1155-6 EM Inverter, 3~ 400 V, væske-vann varmepumpe

1
NIBE 218819 El-kolbe til F1155-6
Lev. art. nr.218819
Art. nr.524279
2
NIBE 518611 Automatsikring Moeller
Lev. art. nr.518611
Art. nr.520914
5
NIBE 518640 Termostat/Temperaturbegrenser
Lev. art. nr.518640
Art. nr.520723
11
NIBE 518650 strømføler for opp til 63A med PN 16 mm2, sett à 3 stk. Passer til NIBE vp. 230/400 V
Lev. art. nr.518650
Art. nr.520826
15
NIBE 318828 Ute/inne følere BT1, BT50
Lev. art. nr.318828
Art. nr.524309
16
NIBE 524666 Sirkulasjonspumpe til F1155/F1255-6
Lev. art. nr.524666
Art. nr.524274

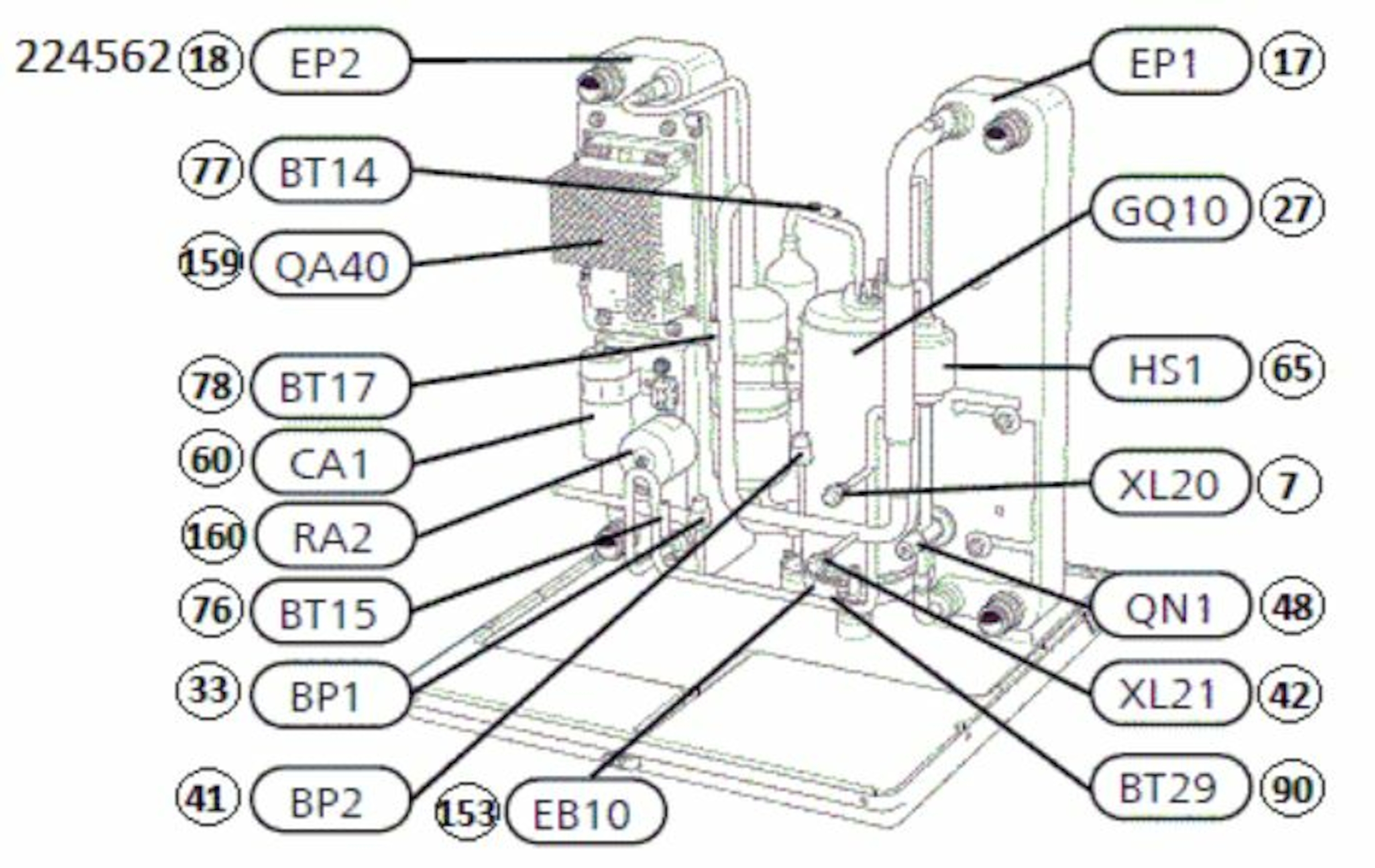

17
NIBE 724098 Fordamper 55-6
Lev. art. nr.724098
Art. nr.524666
18
NIBE 724082 Kondensator (veksler) 55-6
Lev. art. nr.724082
Art. nr.524640
19
NIBE 824082 Treveisventil ø 22mm etter 2013-11-01
Lev. art. nr.824082
Art. nr.521195
27
NIBE 089841 Kompressor 6kW F11/1255
Lev. art. nr.089841
Art. nr.524198
28
NIBE 060084 Varmgassrør komplett X1X55-6
Lev. art. nr.060084
Art. nr.524481
28
NIBE 060244 Varmgassrør F1X55-6
Lev. art. nr.060244
Art. nr.524795

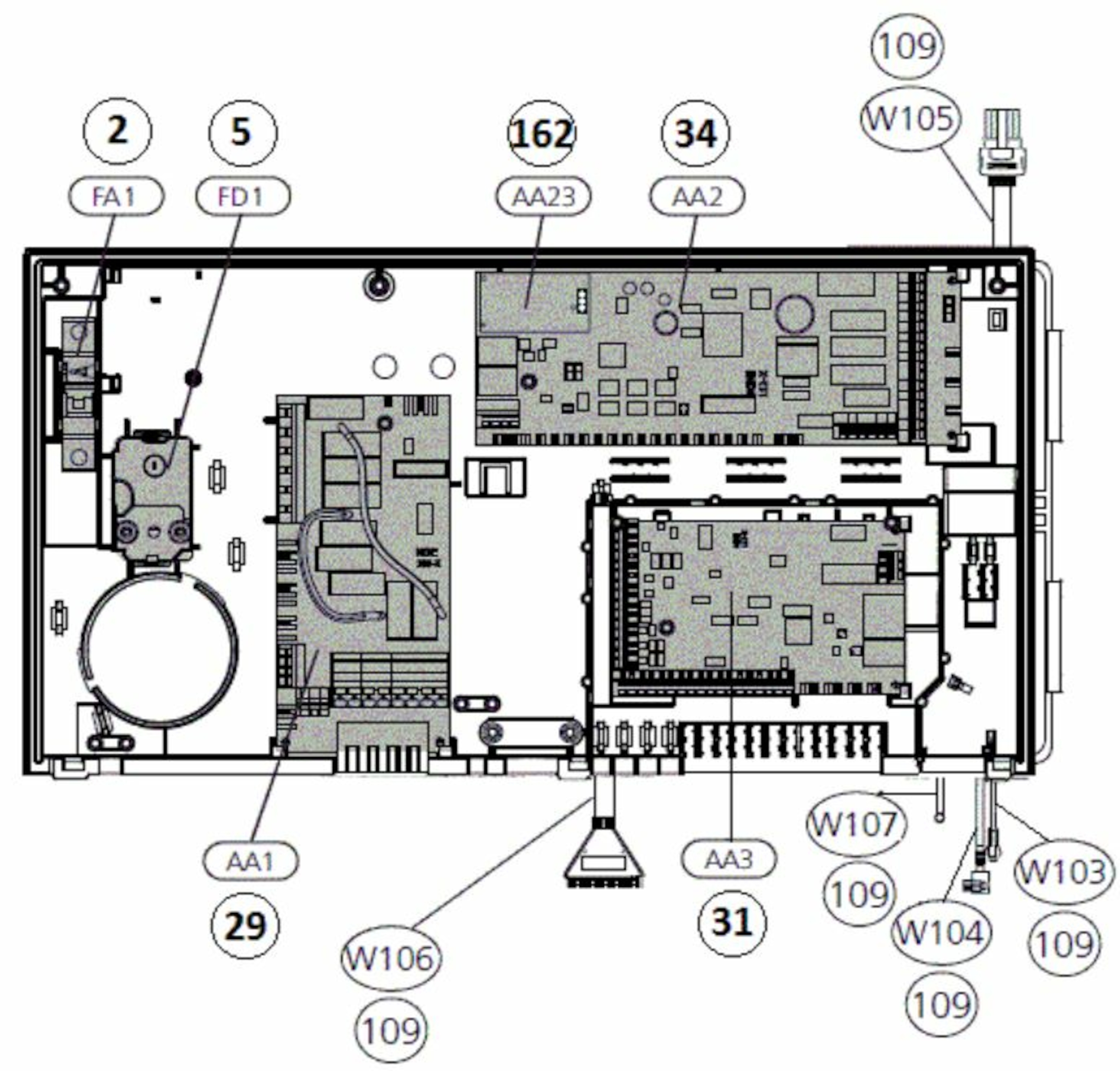

29
NIBE 718222 Elpatronkort, 3x400V
Lev. art. nr.718222
Art. nr.524226
31
NIBE 518848 Inngangskort
Lev. art. nr.518848
Art. nr.520527
32
NIBE 718337 Display modul EMMY
Lev. art. nr.718337
Art. nr.520685
33
NIBE 718112 Pressostat, høytrykk 32 bar
Lev. art. nr.718112
Art. nr.520930
34
NIBE 718543 Grunnkort - nytt art. nr. 524448
Lev. art. nr.718543
Art. nr.520736
34
NIBE 818259 Grunnkort F-serien
Lev. art. nr.818259
Art. nr.524448
35
NIBE 818854 Sirkulasjonspumpe (kald side) til F1155/F1255-6
Lev. art. nr.818854
Art. nr.524019
41
NIBE 518219 Pressostat LP 1,5-3 BAR
Lev. art. nr.518219
Art. nr.524305
43
NIBE 518633 Motor for 3-veisventil
Lev. art. nr.518633
Art. nr.520686
44
NIBE 434719 Fot Ø38 M10
Lev. art. nr.434719
Art. nr.521185
48
NIBE 035018 Ekspansjonsventil R407C
Lev. art. nr.035018
Art. nr.520796
64
NIBE 524088 Kuleventil med filter R20
Lev. art. nr.524088
Art. nr.524405
65
NIBE 624952 Tørrefilter
Lev. art. nr.624952
Art. nr.520721
66
NIBE 224162 Stengeventil Ø28 (uten O-ring og pakning)
Lev. art. nr.224162
Art. nr.520905
O-ring følger ikke med og må bestilles separat

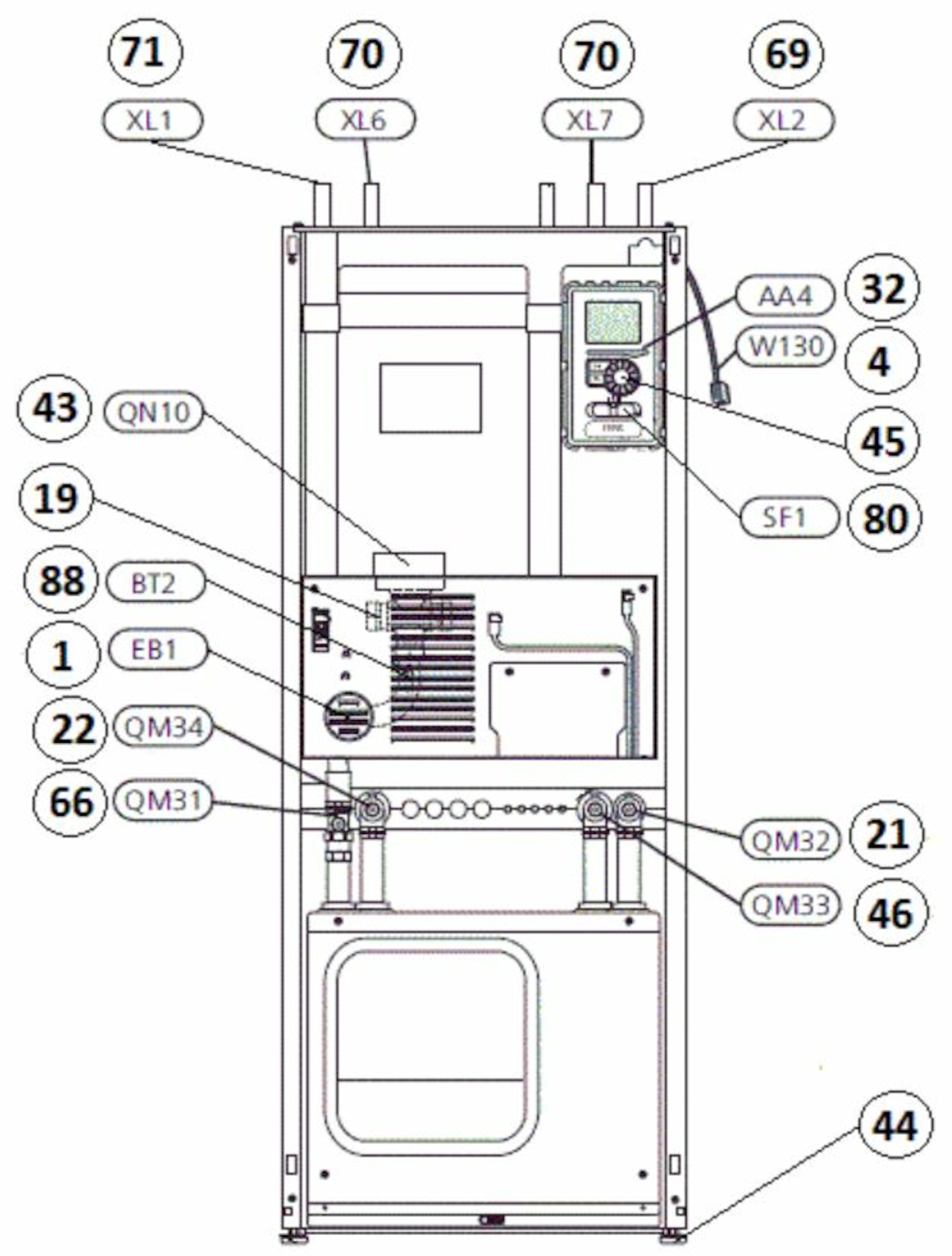

69
NIBE 624430 XL2 rør uten energimåler 6-10 KW F11X5
Lev. art. nr.624430
Art. nr.524265
70
NIBE 028226 Fleksibelt rør (XL6/XL7)
Lev. art. nr.028226
Art. nr.520462
72
NIBE 718288 Tilkoblingskort følere
Lev. art. nr.718288
Art. nr.520677
73
NIBE 518728 Temperatur føler BT10
Lev. art. nr.518728
Art. nr.524166
74
NIBE 518729 Temperatur føler. BT11
Lev. art. nr.518729
Art. nr.520491
75

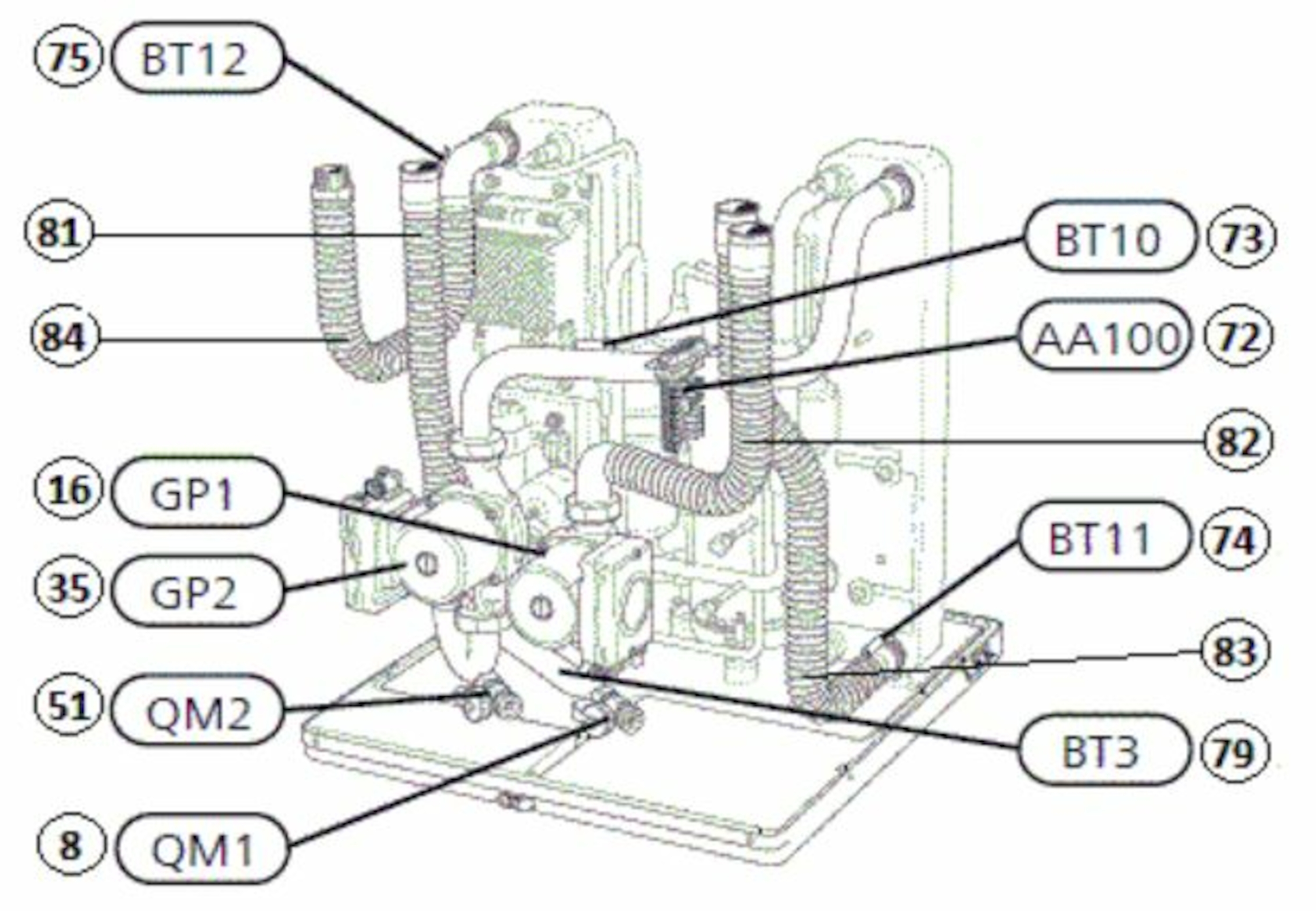

NIBE 518731 Temperatur føler. (BT12)
Lev. art. nr.518731
Art. nr.521191
82
NIBE 028245 Flexrør over GP1 F1X55
Lev. art. nr.028245
Art. nr.524176
84
NIBE 028071 Fleksibel slange VB i modul (028071) F1155-6. veksler mot kran
Lev. art. nr.028071
Art. nr.524366
85
NIBE 024413 Nivåkar komplett
Lev. art. nr.024413
Art. nr.520670
88
NIBE 518725 Temperatur føler
Lev. art. nr.518725
Art. nr.520924
105
NIBE 059392 Pakningssett (8 stk) O-Ringer 26,65X2,62
Lev. art. nr.059392
Art. nr.520601
109
NIBE 409386 Kabler grunnmodul F1155
Lev. art. nr.409386
Art. nr.524601

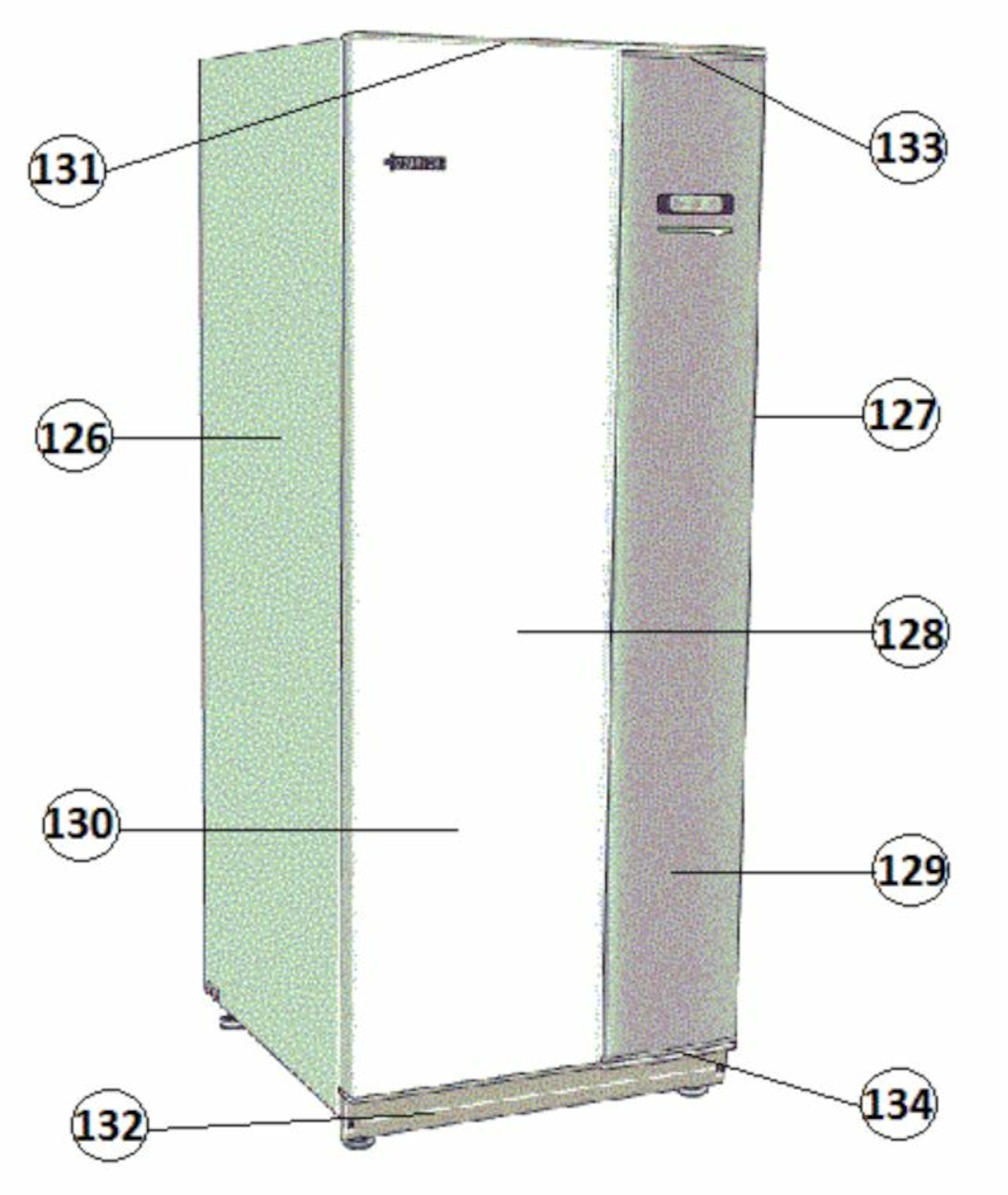

128
NIBE 407302 Frontdeksel komplett
Lev. art. nr.407302
Art. nr.520774
130
NIBE 407305 Frontdeksel plate uten dør
Lev. art. nr.407305
Art. nr.521059
131
NIBE 407202 Plastdeksel øvre
Lev. art. nr.407202
Art. nr.520693
132
NIBE 407203 Plastdeksel nedre
Lev. art. nr.407203
Art. nr.520801
133
NIBE 407205 Plastdeksel dør, øvre og nedre
Lev. art. nr.407205
Art. nr.520804
134
NIBE 407205 Plastdeksel dør, øvre og nedre
Lev. art. nr.407205
Art. nr.520804
159
NIBE 718398 Inverter 2,9kW
Lev. art. nr.718398
Art. nr.521198
160
NIBE 218557 PFC-Spole 1mH 13,4Arms
Lev. art. nr.218557
Art. nr.524099
162
NIBE 718424 Kommunikasjonskort Buster
Lev. art. nr.718424
Art. nr.520982

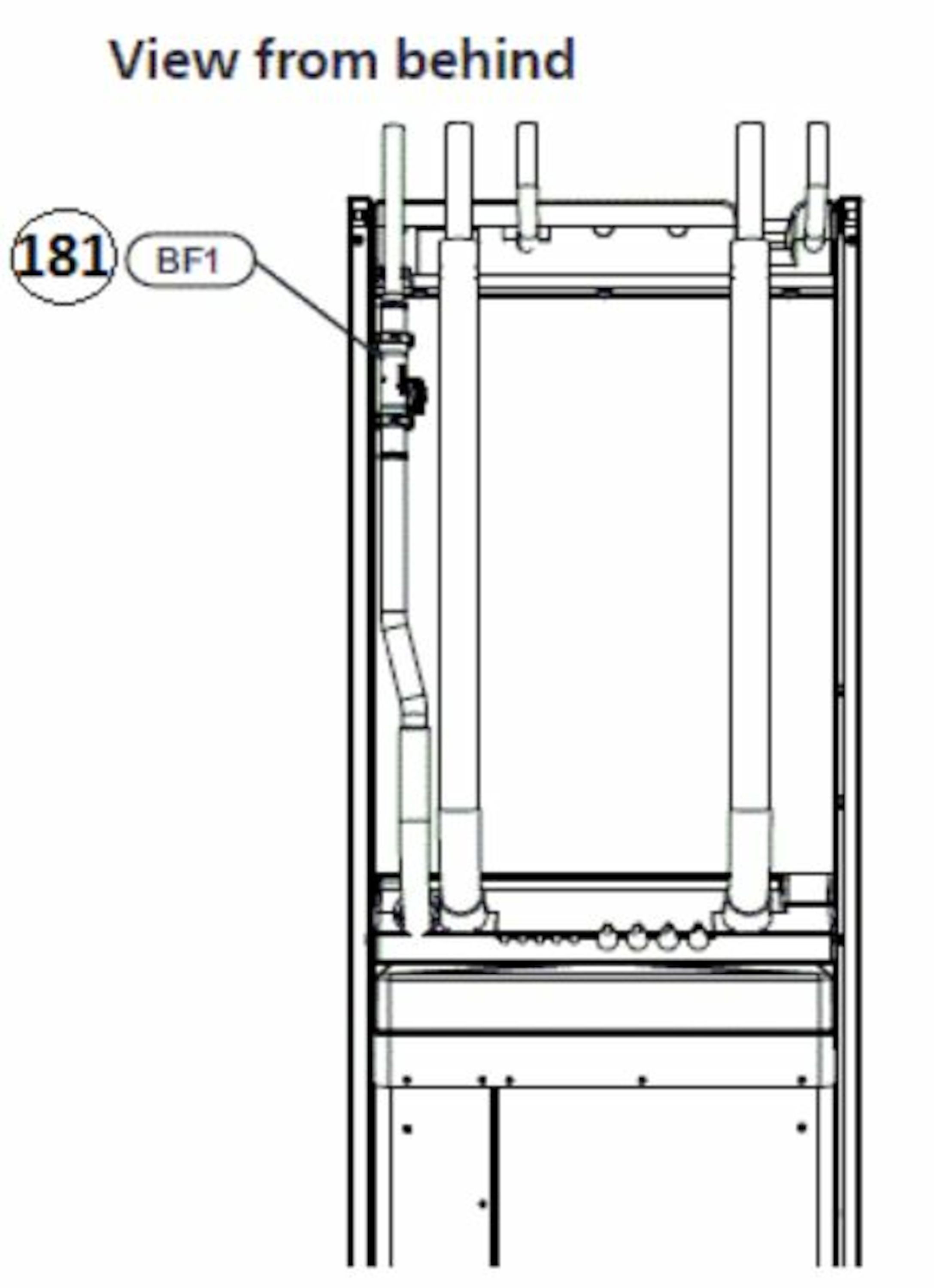

181
NIBE 718269 Flow meter 200
Lev. art. nr.718269
Art. nr.524266
188
NIBE 518726 Temperatur føler. Ntc 10k
Lev. art. nr.518726
Art. nr.520583
