NIBEEMK 500 energimåler, for F1345/F1355/SMO

EMK 500 består av volumstrømmåler hvor det monteres en måler pr. kompressormodul, slik at man trenger 2 stk EMK 500 for å måle akkumulert avgitt varmeenergi fra en F1345 eller F1355-maskin. Volumstrømmen måles i liter/min. og ved hjelp av interne retur- og turfølere beregnes akkumulert avgitt varmeenergi. Dersom varmepumpen er satt opp med prioritert tappevannsdrift vil også avgitt varme til tappevann beregnes. Avlesning av aktuell volumstrøm i liter/min. og avgitt energi til varme/varmtvann via varmepumpens display samt via NIBE Uplink og eventuelt via Modbus 40-grensesnitt (tilbehør).

EMK 500 benyttes også mot SMO 40 eller SMO S40 for å måle avgitt varmeenergi fra luft-vann varmepumpe. Det kan tilkobles maks. 2 stk EMK 500-kit til SMO 40 / SMO S40. For luft-vann varmepumpe monteres vannmengdemåler mellom varmepumpe og første vekselventil.

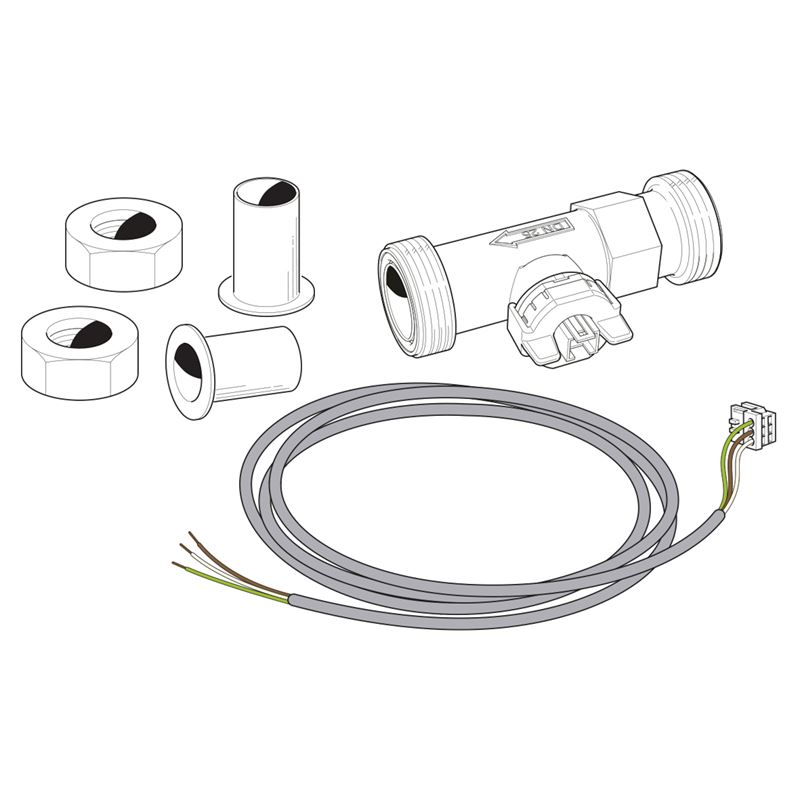

EMK 500 består av 1 stk vannmengdemåler, kabel for tilkobling til varmepumpen / SMO, 2 stk kopperrør med pumpeflens Ø28 mm og 2 stk unionsmutter. Vannmengdemåler moteres på turrør ut fra F1345 / F1355 varmepumpe, mellom varmepumpe og første tilbakeslagsventil.

• Måleområde 9,0- 150 liter/min.
• Trykkfall 0,1 - 27,0 kPa
• Omgivelsestemperatur -15 til +85 grader C
• Mediumtemperatur < 125 grader C
• Spenningstilførsel (fra VP eller SMO) 5 V DC
