NIBEAMS 10-12 Inverter master-slave med HBS 05-12 med SMO 40, splitt systempakke luft-vann varmepumpe

Art. nr. 526329

Komplett pakke med to stk AMS utedeler og SMO 40 styremodul i 100 % frostsikker luft-vann splitt varmepumpeløsning

  • 100 % frostsikker luft-vann varmepumpeløsning
  • Fleksibel installasjon med inntil 30 m kjølerørlengde mellom AMS og HBS
  • To utedeler der én utedel kan produsere tappevann og den andre for romvarme
  • To utedeler - økt driftssikkerhet

Splitt varmepumpesystem spesielt egnet for ettermontering mot eksisterende varmeanlegg

Les mer om dette produktet

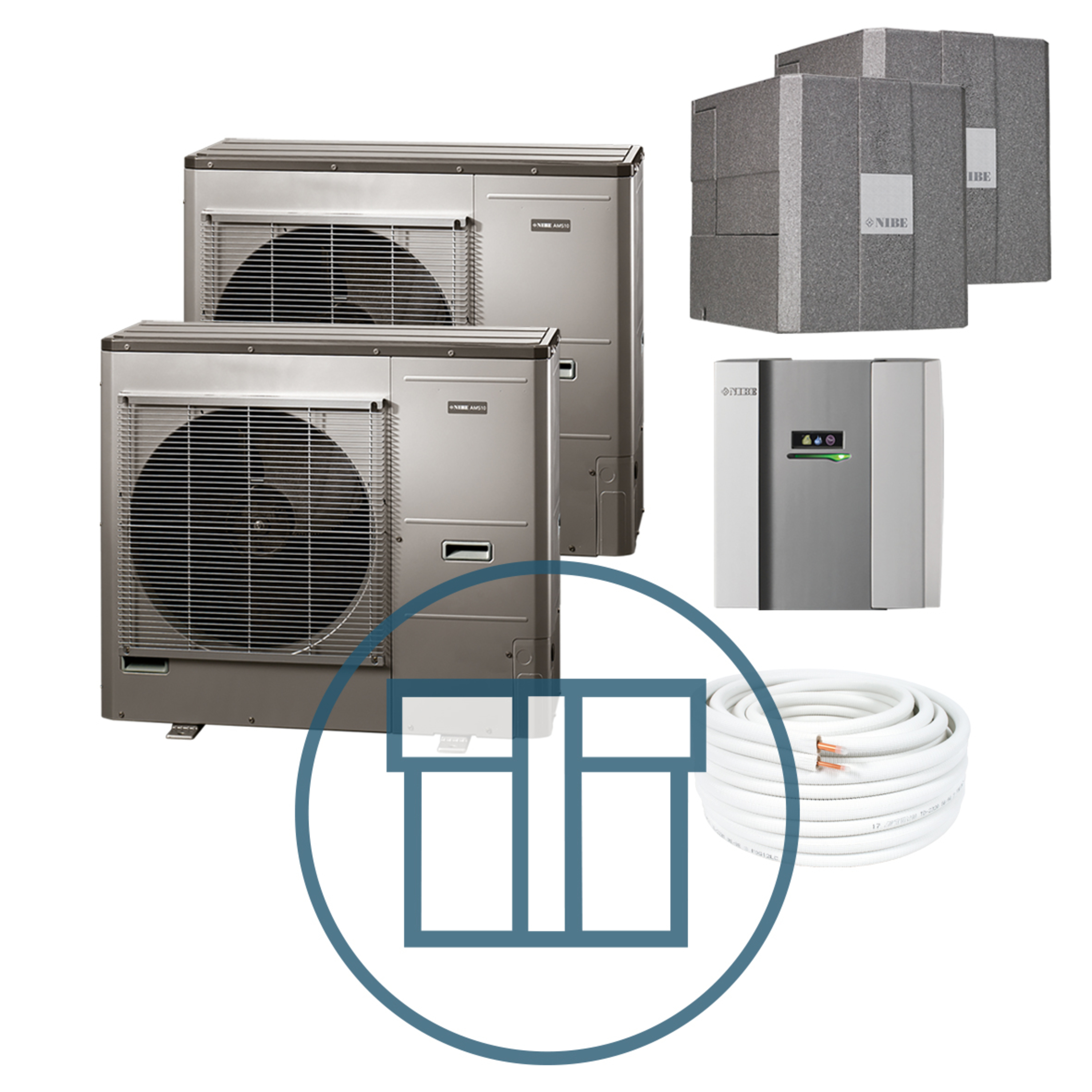

AMS 10-12 Inverter master-slave med HBS 05-12 med SMO 40, splitt systempakke luft-vann varmepumpe inneholder:

To utedeler, to bakkestativ, to kondensvannsslanger, to HBS 05 hydrobokser, SMO 40 styremodul og preisolert rørsett, samt ventiler og koblingssett, for sammenkobling.

Tilvalgspakker

  • Tilvalgspakke varmtvann 300 liter, SPB 300 R, 3~ 230/400V inkl. installasjonssett - for SMO
    Artikkelnr. 526343

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke varmtvann 500 liter, SPB 500 RR 3~ 230 V inklusive installasjonssett, for luft-vann
    Artikkelnr. 526300

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke varmtvann 500 liter, SPB 500 RR 3~ 400 V inklusive installasjonssett, for luft-vann
    Artikkelnr. 526301

    Komplett pakke for tappevannsdrift i spiralbereder

  • Tilvalgspakke elektrisk varmtvannsbereder 400 liter, SRS ECO 400 3 x 5 kW
    Artikkelnr. 526064

    Økt beredervolum med elektrisk bereder

  • Tilvalgspakke kaldt/varmtvann for inntil 300 liter
    Artikkelnr. 526026

    Sikring av trykk, ekspansjonsmulighet og tappetemperatur

  • Tilvalgspakke kaldt/varmtvann med ekspansjonskar for inntil 300 liter
    Artikkelnr. 526346

    Sikring av ekspansjonsmulighet og tappetemperatur

  • Tilvalgspakke kaldt/varmtvann for inntil 500 liter
    Artikkelnr. 526084

    Sikring av trykk, ekspansjonsmulighet og tappetemperatur

  • Tilvalgspakke ventilkombinasjon innkommende nettvannstrykk >6 bar, 3/4"
    Artikkelnr. 526350

    Forhindrer ekspansjon ut på nettet og reduserer innkommende nettvanstrykk

  • Tilvalgspakke akkumulatortank NIBE UKV 300 liter, 2-rør tilkobling
    Artikkelnr. 523046

    Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur

  • Tilvalgspakke akkumulatortank NIBE UKV 500 liter, 2-rør tilkobling
    Artikkelnr. 523041

    Sikrer minimum driftstid for kompressoren og stabil regulering av turtemperatur

  • Tilvalgspakke varm side for F2120-20/F2040-16 /AMS 10-16 master/slave
    Artikkelnr. 526041

    Sikrer sirkulasjon, lufting, ekspansjon og turføler, varm side

  • Tilvalgspakke el.kjele NIBE ELK 26 trinnstyrt 26 kW, 3~ 400 V
    Artikkelnr. 523864

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele ALTOC ELK 26 trinnstyrt 26 kW, 3-fas 230 V
    Artikkelnr. 526357

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele NIBE ELK 42 trinnstyrt 42 kW, 3~ 400 V
    Artikkelnr. 523868

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele ALTOC ELK 42 trinnstyrt 42 kW, 3-fas 230 V
    Artikkelnr. 526358

    Sikrer spisslast for varmesystemet

  • Tilvalgspakke el.kjele ALTOC 36 kW 3~ 400 V med AXC 010
    Artikkelnr. 523052

    Sikrer spisslast for varmesystemet, med 0-10 V styring

  • Tilvalgspakke el.kjele ALTOC 50 kW 3~ 400 V med AXC 010
    Artikkelnr. 523053

    Sikrer spisslast for varmesystemet, med 0-10 V styring

  • Tilvalgspakke elektrokjemisk vannbehandling Elector S10-B maks 1500 liter
    Artikkelnr. 523048

    Fjerner eksisterende avleiringer, rust og partikler, og hindrer de fra å gjenoppstå

  • Tilvalgspakke vakuumavgasser Noxygen C650 med magnetfilter Mag 76
    Artikkelnr. 523049

    Fjerning av gasser og partikler

  • Tilvalgspakke vannbehandling Dirtmag 2" med kjemikalier, varmeanlegg maks 2000 liter
    Artikkelnr. 526207

    Beskytte og forlenge systemets levetid

NIBE Splitt AMS 10 med HBS hydroboks

NIBE Splitt AMS 10 med HBS hydroboks kan velges der det ønskes en 100 % frostsikker luft-vann varmepumpeløsning uten behov for frostsikring med glykolkrets mot varmeveksler inne. Systemet er spesielt aktuelt for ettermontering av varmepumpe mot eksisterende varmeanlegg, kun med installasjon av preisolerte kjølerør mellom AMS utedel og HBS hydroboks.

NIBE AMS 10-serien har frekvensstyrt kompressor som regulerer avgitt varmeeffekt etter det faktiske varmebehovet. AMS-utedelen har innebygget kondensvannoppsamling, og for bortledning av kondensvann finnes KVR kondenslangekit med isolert fleksislange med varmekabel i lengder 1, 3 eller 6 m som tilbehør. Til AMS-utedelen leveres også et tilpasset bakkestativ for å løfte utedelen opp fra bakkenivå og hindre eventuelle problemer med snøfall.

NIBE AMS 10 Inverter har samme tekniske spesifikasjoner som NIBE F2040 men krever i tillegg kjøleteknisk montasje. For komplett system tilkommer også kjølerør og en CPD sirkulasjonspumpe, se systempakkene som følger.

NIBE SPLIT-systemet kan kobles mot NIBE SMO styremodul eller NIBE VVM innemodul. Passende innemodul VVM 320 eller nye VVM S320 med WiFi-tilkobling og touchskjerm.

Egenskaper - system AMS/HBS med VVM

• Splitt varmepumpesystem spesielt egnet for ettermontering mot eksisterende varmeanlegg
• Fleksibel og enkel installasjon med inntil 30 m rørlengde mellom AMS og HBS
• Utekompensert styring med VVM innemodul
• Tidsstyring for varme og varmtvann
• Prioritert tappevannsdrift med VVM innemodul
• Klargjort for tilkobling til nettet og NIBE Uplink med VVM 320, alt. MyUplink med VVM S320

Egenskaper - AMS utedel

• Utedel med kompakte mål
• 100 % frostikker med kjøleteknisk montasje
• Ferdigmontert dryppanne med varmekabel
• Stillegående drift
• Leveres med ferdig påfylt mengde kuldemedium for inntil 15 m rørlengde
• Inverterstyrt kompressor som gir høy årsvarmefaktor og energibesparelse
• Leveres for 1~ 230 V

Egenskaper - HBS 05 innedel

Utedelen NIBE AMS tilkobles hydroboksen NIBE HBS, som plasseres innendørs i teknisk rom på medfølgende veggkonsoll. Hydroboksen inkluderer filterball, konsoll og kondensvannslange. Kondens dannes normalt kun i aktiv kjøledrift. Sammen gir dette et SPLIT-system med optimale besparelser. SPLIT HBS 05 kan enkelt tilpasses eksisterende anlegg.

• Kompakt og plassbesparende hydroboks i isolert utførelse, for montering på vegg
• Inkluderer varmeveksler og tørrefilter for kjølekrets
• El. tilkobling for KVR varmekabelsett for AMS utedel
• Aktiv kjølefunksjon 4-rørs med tilbehør VCC vekselventil alt. ACS 310 sammen med VVM innemodul

  • Varmebærerpumpe frekvensstyrt

    Utetemperaturføler

    To kuldekretser

    To inverterstyrte kompressorer

    Dryppanne med varmekabel for kondensvann

  • Varmefunksjon

    Varmtvannoppvarming

    Smart Price Adaption - styring etter strømpris

    Tariffstyring

    SG-Ready (Smart Grid)

    Styring av tilleggsvarme av/på

    Styring av tilleggsvarme trinn

    Uplink app-styring

    Tilkobling til internett via kabel

    Flere maskiner kan kobles i parallell

    Logging av driftsdata

    USB-tilkobling for oppdatering av software

    Kjølefunksjon

    Stillemodus utedel

    Styring via app tilgjengelig

Produktinformasjon

  • 526329

  • 8417514

  • AMS 10-12 Inverter master-slave med HBS 05-12 med SMO 40, splitt systempakke luft-vann varmepumpe

  • NIBE

  • AMS/HBS

  • Splitt

  • R410A

Tilkoblinger

  • 15 m

  • 30 m

  • 7 m

  • 1~ 230 V

  • 28 mm

Varme

  • -20 °C

  • 43 °C

  • 10,42 kW

  • 28 kW

  • 4,78

  • 4,8

  • 58 °C

  • 55 °C

Innedel

  • 0,29 l/s

  • 6 Bar

  • 80 l

Utedel

  • Per utedel: 4380 m³/t

Loading image...

Produkt

Art. nr.

R NIBE luftvann AMS 10 12 kW utedel

AMS 10-12 Inverter, 1~ 230 V, luft-vann splitt varmepumpe utedel

520052

R NIBE Hydroboks HBS 20 HBS 05

HBS 05-12 hydroboks for AMS 10-8 /-12

523258

R520256 Bilde SMO 40

SMO 40 styremodul

520256

R521260 NIBE CPD Sirkulasjonspumpe

Sirkulasjonspumpe NIBE CPD 11-25/65 for F2040-6/8/12, F2050-6/10 og F2120- 8/12

521260
