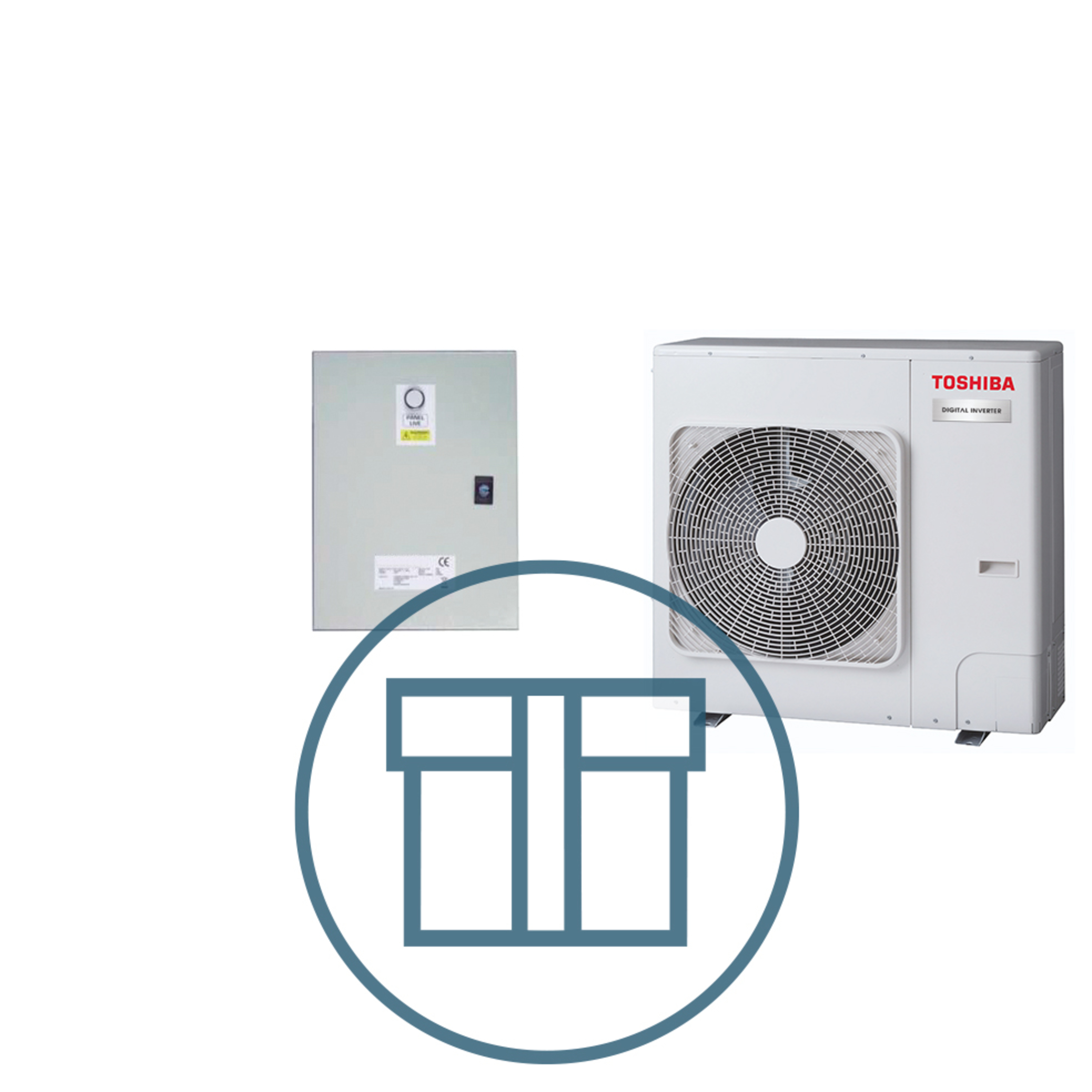

ToshibaDigital Inverter 1401 m/ styringsskap DX, systempakke luft-luft varmepumpe

RAV-GM1401ATP-E1 / TCB-IFDLR01UP-EArt. nr. 108247

Varmepumpe mot DX-batteri. Nom. varme-/kjøleeffekt: 12,8 / 12 kW

Kan brukes i både varme- og kjøledrift
Inngang for endring mellom kjøle- og varmedrift
0-10 V kompressorpådrag

Varmepumpe med styringsskap for integrering mot ventilasjonsbatteri.

Digital Inverter 1401 m/ styringsskap DX, systempakke luft-luft varmepumpe inneholder:

Tilbehør

Digital Inverter

Prisgunstig alternativ med inverterstyrt kompressor og turtallsregulert viftemotor på utedel. Toshiba Digital Inverter-anleggene er montasjefleksible og plasseringsvennlige.

Varmeeffekt: 1,5 - 28,0 kW
Kjøleeffekt 1,5 - 25 kW
Høy COP / EER
Mulighet for opptil fire innedeler per utedel for de største systemene (må stå i samme temperatursone)
Tilgjengelig med fleksible styresystemer
Kompakte utedeler med lav vekt
Opptil 100 m avstand mellom inne- og utedel
Opptil 30 meter høydeforskjell
Digital Inverter Big er tilgjengelig også med ekstra korrosjonsbeskyttelse av utedel, for offshore
Spenningstilførsel 1~ 230 V på de fleste modeller. Gjelder ikke Digital Inverter Big: 400 V+N
De fleste modellene er godkjent for 60 Hz

NB! For systemer med to eller flere innedeler må innedelene plasseres i samme temperatursone.

Funksjoner og egenskaper:
Standard

Pakkeinformasjon

Artikkelnummer:
108247
Navn:
Digital Inverter 1401 m/ styringsskap DX, systempakke luft-luft varmepumpe
Varemerke:
Toshiba
Segment:
Bestselger
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM1401ATP-E1 / TCB-IFDLR01UP-E
Type anlegg:
DX-løsning mot ventilasjon
Singel / multi:
Singelsplitt
Kuldemedium type:
R32

Tilkoblinger

Rørlengde – min.:
5 m
Rørlengde - maks. uten tilleggsfylling:
30 m
Rørlengde – maks. med tilleggsfylling:
50 m
Maks høydeforskjell mellom innedel og utedel:
30 m
Kabel mellom innedel og utedel:
4G [3 ledere + jord] 1,5 mm²
Tilførselskabel:
3G [2 ledere + jord]
Spenningstilførsel for system:
Kobling til utedel
Spenningstilførsel:
1~ 230 V
Anbefalt sikring:
25 A
Rørdimensjon gassrør:
5/8"
Rørdimensjon væskerør:
3/8"

Varme

Varme: 7 °C: Varmeeffekt nom.:
13 kW
Varme: 7 °C: Varmeeffekt min.:
3 kW
Varme: 7 °C: Varmeeffekt maks.:
16 kW
Varme: 7 °C: Tilført effekt ved nom. varmeeffekt:
3,46 kW
Varme: 7 °C: Tilført effekt ved min. varmeeffekt:
0,6 kW
Varme: 7 °C: Tilført effekt ved maks. varmeeffekt:
4,5 kW
Varme: 7 °C: COP ved nom. varmeeffekt:
3,76
Varme: -15 °C: Varmeeffekt maks.:
8 kW
Driftsområde – min.:
-15 °C
Driftsområde – maks.:
15 °C

Kjøling

Kjøling: Kjøleeffekt – nominell:
12 kW
Kjøling: Kjøleeffekt – minimum:
3 kW
Kjøling: Kjøleeffekt – maksimum:
13,2 kW
Kjøling: Tilført effekt – nominell:
4,29 kW
Kjøling: Tilført effekt – minimum:
0,6 kW
Kjøling: Tilført effekt – maksimum:
4,71 kW
EER - nominell:
2,8

Utedel

Lydtrykk - maks.:
55 dB(A)
Lydeffekt - maks.:
74 dB(A)
Luftmengde - maks.:
4200 m³/t

SCOP

Energiklasse, gjennomsnittsklima:
A+
SCOP, gjennomsnittsklima:
4,29

SEER

Energiklasse, gjennomsnittsklima:
A+
SEER - gjennomsnittsklima:
5,71

Produktinformasjon

Artikkelnummer:
105017
Navn:
RBC-AMTU31E standard kablet fjernkontroll
Varemerke:
Toshiba
Typebetegnelse:
RBC-AMTU31E

Mål og vekt

Høyde:
120 mm
Bredde:
120 mm

Produktinformasjon

Artikkelnummer:
105398
Navn:
Toshiba styringsskap mot ventilasjon
Varemerke:
Toshiba
Typebetegnelse:
TCB-IFDLR01UP-E

Produktinformasjon

Artikkelnummer:
106358
Navn:
Digital Inverter 1401 utedel
Varemerke:
Toshiba
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM1401ATP-E1
Singel / multi:
Singelsplitt
Kuldemedium mengde:
2,1 kg
Kompressortype:
DC Twin Rotary

Mål og vekt

Høyde:
890 mm
Bredde:
900 mm
Dybde:
320 mm
Vekt:
68 kg
Kapasitet:
DI 1401
Modell:
Standard

Tilkoblinger

Spenningstilførsel:
1~ 230 V
Anbefalt sikring:
25 A
Rørdimensjon – gassrør:
5/8"
Rørdimensjon – væskerør:
3/8"

Varme

Luftmengde – maks.:
4200 m³/t
Lydeffekt – maks.:
74 dB(A)
Lydtrykk – maks.:
57 dB(A)

Kjøling

Luftmengde – maks.:
4200 m³/t
Lydeffekt – maks.:
70 dB(A)
Lydtrykk – maks.:
55 dB(A)

Digital Inverter 1401 utedel

RAV-GM1401ATP-E1

106358
