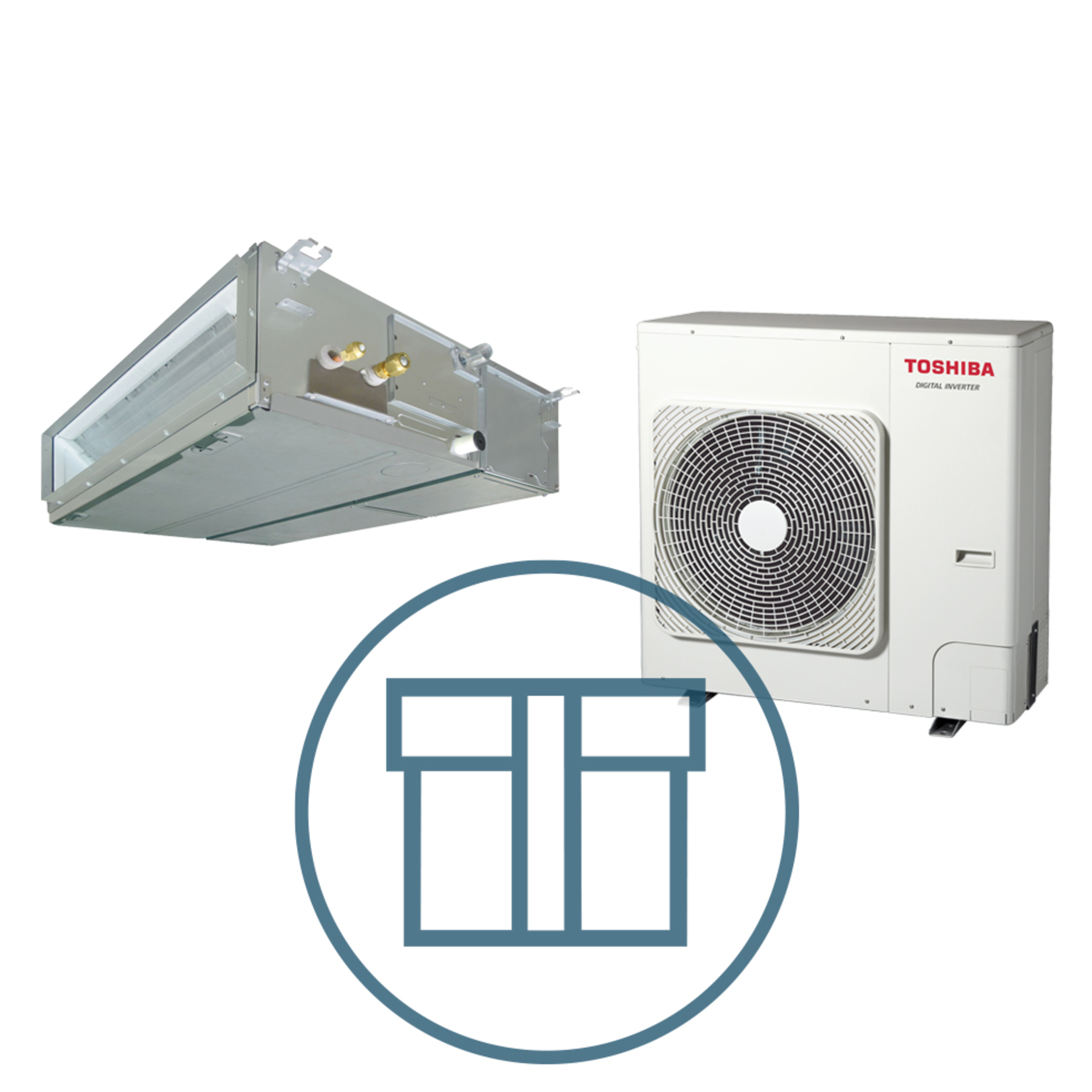

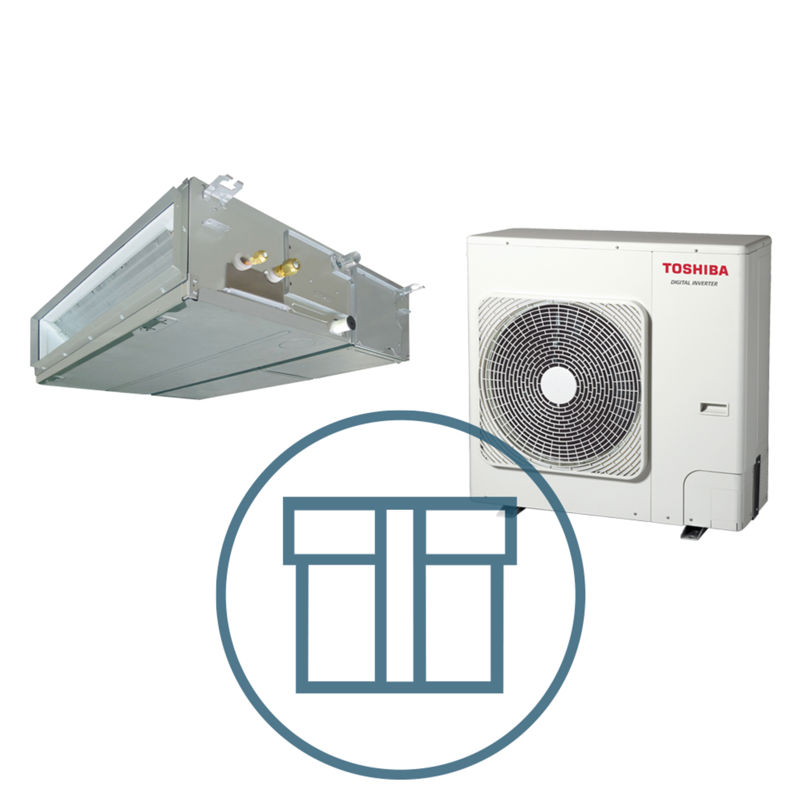

ToshibaDigital Inverter 1103 m/ kanalmodell, systempakke luft-luft varmepumpe

RAV-GM1103ATP-E / RAV-HM1101BTP-EArt. nr. 108604

Prisgunstig modell. Nominell varme- / kjøleeffekt: 11,2 / 9,5 kW

Robust kanalinnedel i galvanisert stål
Egner seg godt for datarom, haller og industrieller installasjoner
Kan monteres skjult over falske himlinger
Integrert kondensvannpumpe

Driftssikker, effektiv og fleksibel luft-luft varmepumpe for små og store varme-/kjølebehov i næringsbygg.

Digital Inverter 1103 m/ kanalmodell, systempakke luft-luft varmepumpe inneholder:

Tilbehør

Digital Inverter

Prisgunstig alternativ med inverterstyrt kompressor og turtallsregulert viftemotor på utedel. Toshiba Digital Inverter-anleggene er montasjefleksible og plasseringsvennlige.

Varmeeffekt: 1,5 - 28,0 kW
Kjøleeffekt 1,5 - 25 kW
Høy COP / EER
Mulighet for opptil fire innedeler per utedel for de største systemene (må stå i samme temperatursone)
Tilgjengelig med fleksible styresystemer
Kompakte utedeler med lav vekt
Opptil 100 m avstand mellom inne- og utedel
Opptil 30 meter høydeforskjell
Digital Inverter Big er tilgjengelig også med ekstra korrosjonsbeskyttelse av utedel, for offshore
Spenningstilførsel 1~ 230 V på de fleste modeller. Gjelder ikke Digital Inverter Big: 400 V+N
De fleste modellene er godkjent for 60 Hz

NB! For systemer med to eller flere innedeler må innedelene plasseres i samme temperatursone.

Funksjoner og egenskaper:
Standard

Pakkeinformasjon

Artikkelnummer:
108604
Navn:
Digital Inverter 1103 m/ kanalmodell, systempakke luft-luft varmepumpe
Varemerke:
Toshiba
Segment:
Bestselger
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM1103ATP-E / RAV-HM1101BTP-E
Type anlegg:
Kanalmodell
Singel / multi:
Singelsplitt
Kuldemedium type:
R32

Tilkoblinger

Rørlengde – min.:
5 m
Rørlengde - maks. uten tilleggsfylling:
30 m
Rørlengde – maks. med tilleggsfylling:
50 m
Maks høydeforskjell mellom innedel og utedel:
30 m
Kabel mellom innedel og utedel:
4G [3 ledere + jord] 1,5 mm²
Tilførselskabel:
3G [2 ledere + jord]
Spenningstilførsel for system:
Kobling til utedel
Spenningstilførsel:
1~ 230 V
Anbefalt sikring:
32 A
Rørdimensjon gassrør:
5/8"
Rørdimensjon væskerør:
3/8"

Varme

Varme: 7 °C: Varmeeffekt nom.:
11,2 kW
Varme: 7 °C: Varmeeffekt min.:
3 kW
Varme: 7 °C: Varmeeffekt maks.:
13 kW
Varme: 7 °C: Tilført effekt ved nom. varmeeffekt:
2,99 kW
Varme: 7 °C: Tilført effekt ved min. varmeeffekt:
0,65 kW
Varme: 7 °C: Tilført effekt ved maks. varmeeffekt:
3,7 kW
Varme: 7 °C: COP ved nom. varmeeffekt:
3,75
Driftsområde – min.:
-20 °C
Driftsområde – maks.:
15 °C

Kjøling

Kjøling: Kjøleeffekt – nominell:
9,5 kW
Kjøling: Kjøleeffekt – minimum:
3,0 kW
Kjøling: Kjøleeffekt – maksimum:
11,2 kW
Kjøling: Tilført effekt – nominell:
2,88 kW
Kjøling: Tilført effekt – minimum:
0,8 kW
Kjøling: Tilført effekt – maksimum:
3,6 kW
EER - nominell:
3,3

Innedel

Lydtrykk - maks.:
40 dB(A)
Lydeffekt - maks.:
55 dB(A)

Utedel

Lydtrykk - maks.:
53 dB(A)
Lydeffekt - maks.:
70 dB(A)
Luftmengde - maks.:
3930 m³/t

SCOP

Energiklasse, gjennomsnittsklima:
A+
SCOP, gjennomsnittsklima:
4,31

SEER

Energiklasse, gjennomsnittsklima:
A++
SEER - gjennomsnittsklima:
6

Produktinformasjon

Artikkelnummer:
105369
Navn:
(Super) Digital Inverter (Classic) 1101 kanalmodell
Varemerke:
Toshiba
Typebetegnelse:
RAV-HM1101BTP-E
Singel / multi:
Singelsplitt
Kuldemedium type:
R32

Mål og vekt

Høyde:
275 mm
Bredde:
1400 mm
Dybde:
750 mm
Vekt:
40 kg
Modell:
1101

Tilkoblinger

Spenningstilførsel:
1~ 230 V
Rørdimensjon – gassrør:
5/8"
Rørdimensjon – væskerør:
3/8"

Varme

Luftmengde – maks.:
2100 m³/t
Lydeffekt – min.:
48 dB(A)
Lydeffekt – maks.:
55 dB(A)
Lydtrykk – min.:
33 dB(A)
Lydtrykk – maks.:
40 dB(A)

Kjøling

Luftmengde – min.:
1260 m³/t
Luftmengde – maks.:
2100 m³/t
Lydeffekt – maks.:
55 dB(A)
Lydtrykk – min.:
33 dB(A)
Lydtrykk – maks.:
40 dB(A)

Produktinformasjon

Artikkelnummer:
100513
Navn:
Spirotilkobling 4 stk Ø200 mm, passer til RAV-RM/HM1101/1401/1601BTP-E kanalmodell
Varemerke:
Toshiba
Typebetegnelse:
TCB-SF160C6BPE

Mål og vekt

Dimensjon:
Ø 200 mm
Antall uttak:
4
Modell:
til RAV-SM1106/1406/1606BTP-E kanal innedel

Produktinformasjon

Artikkelnummer:
105017
Navn:
RBC-AMTU31E standard kablet fjernkontroll
Varemerke:
Toshiba
Typebetegnelse:
RBC-AMTU31E

Mål og vekt

Høyde:
120 mm
Bredde:
120 mm

Produktinformasjon

Artikkelnummer:
109017
Navn:
Digital Inverter 1103 utedel
Varemerke:
Toshiba
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM1103ATP-E
Kuldemedium mengde:
2,2 kg
Kompressortype:
DC Twin Rotary

Mål og vekt

Farge:
Hvit
Høyde:
890 mm
Bredde:
900 mm
Dybde:
320 mm
Vekt:
63 kg
Kapasitet:
DI 1103
Modell:
Standard

Tilkoblinger

Spenningstilførsel:
1~ 230 V
Rørdimensjon – gassrør:
5/8"
Rørdimensjon – væskerør:
3/8"

Varme

Driftsområde – min.:
-20 °C
Driftsområde – maks.:
15 °C
Luftmengde – maks.:
3930 m³/t
Lydeffekt – maks.:
70 dB(A)
Lydtrykk – maks.:
55 dB(A)

Kjøling

Luftmengde – maks.:
3930 m³/t
Lydeffekt – maks.:
70 dB(A)
Lydtrykk – maks.:
53 dB(A)

(Super) Digital Inverter (Classic) 1101 kanalmodell

RAV-HM1101BTP-E

105369

Digital Inverter 1103 utedel

RAV-GM1103ATP-E

109017
