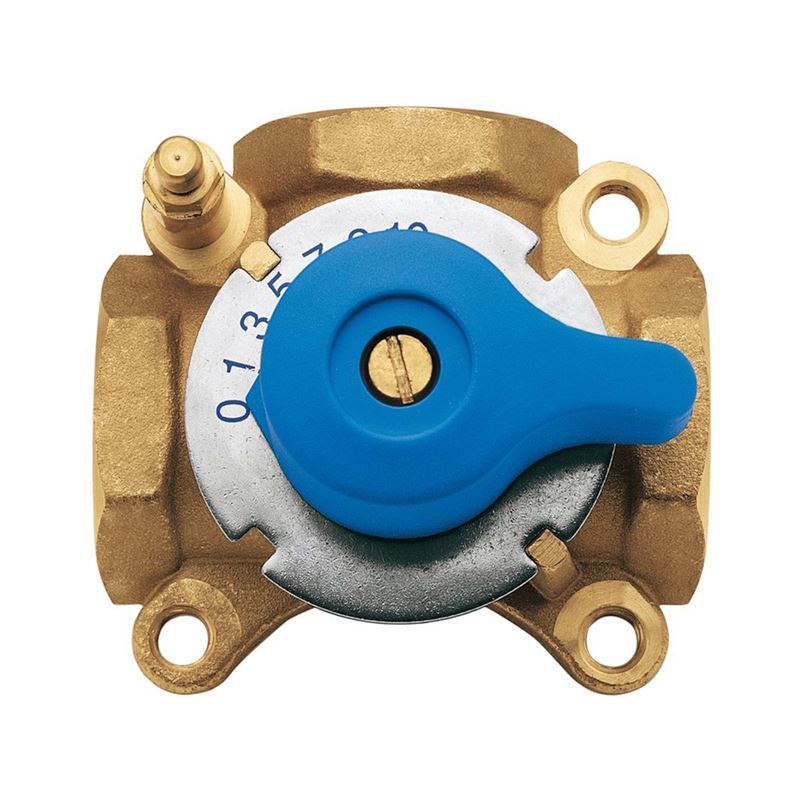

IVARShuntventil 3-veis, DN 20 Kv 4

Art. nr. 2141100

For blanding eller separering av væskestrømning

  • For bruk i varme- og kjølesystemer
  • Leveres i flere dimensjoner og Kv-verdier
  • Kan styres manuelt eller automatisk
  • Lavt dreiemoment

Shuntventil 3-veis

Les mer om dette produktet

Dimensjon

Kapasitet

Blandeventiler brukes i varme- og kjølesystemer til det typiske formålet å blande og distribuere væske. Ventilene er produsert i høy-kvalitets messing for bruk i varme og kjøleanlegg.

Det totale slaget realiseres ved en 90° rotasjon av rotoren.

Ventilene kan styres manuelt eller automatisk, ved å installere en motor som styres av en regulator.

Ventilene er utført i messing. Utførelsen av ventilen medfører mindre risiko for at ventilen henger seg på grunn av magnetitt mellom rotor og ventilhus ved lengre perioder uten drift. Likevel er konstruksjonen av ventilen meget enkel med få komponenter og deler.

Tetningen på rotorspindelen er sikret av to EPDM o-ringer; den på ytterste er enkel å bytte, ved å demontere den rustfrie indikasjonsplaten som holdes på plass av en låsering.

Forskjellige Kv-verdier er tilgjengelige for samme dimensjon, slik at hver av dem kan brukes i en spesifikk situasjon i henhold til systemkrav.



Dimensjoner

DN 20, KV-verdi 4, 6, 8

DN 25, KV-verdi 8,12

DN 32, KV-verdi 12, 18

DN 40, KV-verdi 28

DN 50, KV-verdi 44



Tekniske data

Maks driftstemperatur: 120°C

Maks driftstrykk: 10 bar

Min. dreiemoment: 1 Nm (anbefalt minimum dreiemoment motor 5 Nm)

Bløding gjennom ventil: 0,5 % av Kvs



Materialer

Ventilkropp: CW617N (opp til DN32); CB753S (for DN40 og DN50)

Rotor og andre messingdeler: CW617N

Indikasjonsplate: AISI 304

Pakninger: Peroksid EPDM

Manuelt ratt: PA + 30% glassfiber

Produktinformasjon

  • 2141100

  • Shuntventil 3-veis, DN 20 Kv 4

  • IVAR

Mål og vekt

  • DN 20

  • Kv 4
