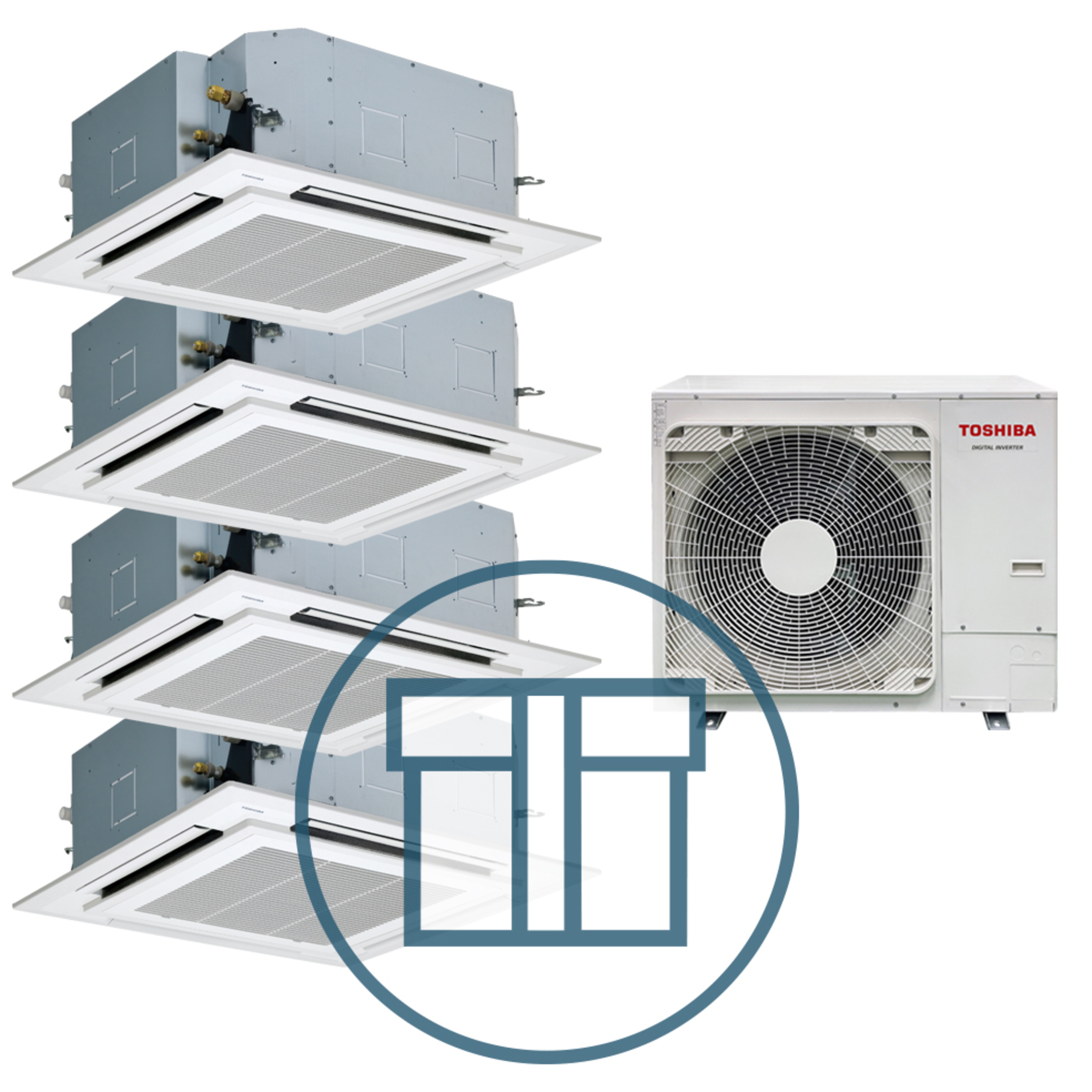

ToshibaDigital Inverter BIG 2243 m/ 4 x 4-veis takkassett, hvit, systempakke luft-luft varmepumpe

RAV-GM2243AT8P-E / RAV-HM801UTP-EArt. nr. 108315

Kraftig og prisgunstig modell. Nominell varme- / kjøleeffekt: 22,4 / 20 kW

Fire innedeler for god spredning av temperaturregulert luft
Diskret design, for innfelling i himling
God spredning med utblåsing i fire retninger
Innebygget kondensvannpumpe
NB! Innedelene må plasseres i samme temperatursone

Driftssikker, effektiv og fleksibel luft-luft varmepumpe for større varme- og kjølebehov i næringsbygg.

Digital Inverter BIG 2243 m/ 4 x 4-veis takkassett, hvit, systempakke luft-luft varmepumpe inneholder:

Tilbehør

Digital Inverter Big er en prisgunstig løsning for næringsbygg med stort effektbehov. Systemet leveres med opptil fire innedeler for samme temperatursone.

Egner seg godt til oppkobling mot ventilasjonsaggregat i kombinasjon med Toshibas styringsskap.

Fra 4,6 - 25 kW varmeeffekt
Fra 4,6 - 22,4 kW kjøleeffekt
Høy COP / EER
Driftsområde ned til -27°C i varmedrift
Mulighet for opptil fire innedeler per utedel (OBS: Må stå i samme temperatursone)
Opptil 100 m avstand mellom inne- og utedel
Maks høydeforskjell 30 meter for alle modeller
Tilgjengelig med fleksible og avanserte styresystemer

NB! Innedelene må plasseres i samme temperatursone.

Merk at man kan benytte 3/4" gassrør.

Se tabell under for korrigert kjølekapasitet i henhold til rørlengde:

Gassrør 3/4"	5-10 meter	10-20 meter	20-30 meter	30-40 meter	40-50 meter	50-60 meter	60-75 meter
Reduksjon	92-91 %	91-89 %	89-87 %	87-86 %	86-84 %	84-81 %	81-78 %

Funksjoner og egenskaper:
Standard

Pakkeinformasjon

Artikkelnummer:
108315
Navn:
Digital Inverter BIG 2243 m/ 4 x 4-veis takkassett, hvit, systempakke luft-luft varmepumpe
Varemerke:
Toshiba
Segment:
Bestselger
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM2243AT8P-E / RAV-HM801UTP-E
Type anlegg:
4-veis takkassett
Singel / multi:
Twin / Tripple / Double Twin
Kuldemedium type:
R32

Tilkoblinger

Rørlengde – min.:
5 m
Rørlengde - maks. uten tilleggsfylling:
30 m
Rørlengde – maks. med tilleggsfylling:
100 m
Maks høydeforskjell mellom innedel og utedel:
30 m
Kabel mellom innedel og utedel:
4G [3 ledere + jord] 1,5 mm²
Tilførselskabel:
5G [3 ledere + N + jord]
Spenningstilførsel for system:
Kobling til utedel
Spenningstilførsel:
3~ 400 V + N
Anbefalt sikring:
25 A

Varme

Varme: 7 °C: Varmeeffekt nom.:
22,4 kW
Varme: 7 °C: Varmeeffekt min.:
4,6 kW
Varme: 7 °C: Varmeeffekt maks.:
25 kW
Varme: 7 °C: Tilført effekt ved nom. varmeeffekt:
6,75 kW
Varme: 7 °C: COP ved nom. varmeeffekt:
3,5
Driftsområde – min.:
-27 °C

Kjøling

Kjøling: Kjøleeffekt – nominell:
20,0 kW
Kjøling: Kjøleeffekt – minimum:
4,6 kW
Kjøling: Kjøleeffekt – maksimum:
22,4 kW
Kjøling: Tilført effekt – nominell:
6,2 kW
EER - nominell:
3,23

Mål og vekt

Farge:
Hvit

Innedel

Lydtrykk - maks.:
32 dB(A)
Lydeffekt - maks.:
47 dB(A)

Utedel

Lydtrykk - maks.:
60 dB(A)
Lydeffekt - maks.:
77 dB(A)
Luftmengde - maks.:
6600 m³/t

SCOP

SCOP, gjennomsnittsklima:
4,11

SEER

SEER - gjennomsnittsklima:
7,19

Produktinformasjon

Artikkelnummer:
106360
Navn:
Digital Inverter Big 2243 utedel
Varemerke:
Toshiba
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM2243AT8P-E
Singel / multi:
Singelsplitt
Kuldemedium mengde:
4,8 kg
Kompressortype:
DC Twin Rotary

Mål og vekt

Høyde:
890 mm
Bredde:
1100 mm
Dybde:
460 mm
Vekt:
115 kg
Kapasitet:
DI 2243
Modell:
Standard

Tilkoblinger

Spenningstilførsel:
3~ 400 V + N
Anbefalt sikring:
25 A
Rørdimensjon – gassrør:
1 1/8"
Rørdimensjon – væskerør:
1/2"

Varme

Luftmengde – maks.:
6600 m³/t
Lydeffekt – maks.:
77 dB(A)
Lydtrykk – maks.:
60 dB(A)

Kjøling

Luftmengde – maks.:
6600 m³/t
Lydeffekt – maks.:
75 dB(A)
Lydtrykk – maks.:
58 dB(A)

Produktinformasjon

Artikkelnummer:
105376
Navn:
(Super) Digital Inverter (Classic) 561, 4-veiskassett u/ deksel R32
Varemerke:
Toshiba
Typebetegnelse:
RAV-HM561UTP-E
Singel / multi:
Singelsplitt
Kuldemedium type:
R32

Mål og vekt

Høyde:
256 mm
Bredde:
840 mm
Dybde:
840 mm
Vekt:
24,2 kg
Modell:
561

Tilkoblinger

Spenningstilførsel:
1~ 230 V
Rørdimensjon – gassrør:
1/2"
Rørdimensjon – væskerør:
1/4"

Varme

Luftmengde – maks.:
1050 m³/t
Lydeffekt – min.:
43 dB(A)
Lydeffekt – maks.:
47 dB(A)
Lydtrykk – min.:
28 dB(A)
Lydtrykk – maks.:
32 dB(A)

Kjøling

Luftmengde – min.:
780 m³/t
Luftmengde – maks.:
1050 m³/t
Lydeffekt – maks.:
47 dB(A)
Lydtrykk – min.:
28 dB(A)
Lydtrykk – maks.:
32 dB(A)

Produktinformasjon

Artikkelnummer:
105381
Navn:
Deksel RBC-U32PGP-E til 4-veis kassett RAV-HMXXX1ATP-E
Varemerke:
Toshiba
Typebetegnelse:
RBC-U32PGP-E

Mål og vekt

Høyde:
30 mm
Bredde:
950 mm
Dybde:
950 mm
Vekt:
4,2 kg

Tilkoblinger

Spenningstilførsel:
1~ 230 V

Produktinformasjon

Artikkelnummer:
104241
Navn:
Dobbelt twinkit for DI-Big utedel
Varemerke:
Toshiba
Typebetegnelse:
RBC-DTWP101E

Mål og vekt

Modell:
RBC-DTWP101E

Produktinformasjon

Artikkelnummer:
105017
Navn:
RBC-AMTU31E standard kablet fjernkontroll
Varemerke:
Toshiba
Typebetegnelse:
RBC-AMTU31E

Mål og vekt

Høyde:
120 mm
Bredde:
120 mm
