Utgått

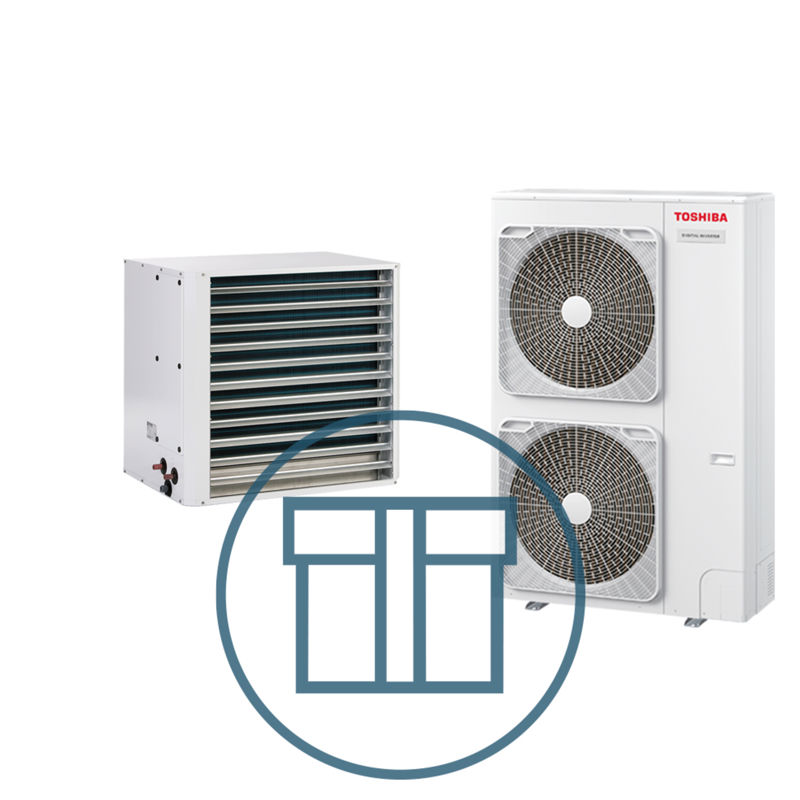

ToshibaDigital Inverter BIG 2241 m/ aerotemper, systempakke luft-luft varmepumpe

Name: Digital Inverter BIG 2241 m/ aerotemper, systempakke luft-luft varmepumpe
Brand: Toshiba
SKU: 108064

RAV-GM2241AT8-E / AW-DX42Art. nr. 108064

Denne pakken er utgått.Se reservedeler

Digital Inverter BIG 2241 m/ aerotemper, systempakke luft-luft varmepumpe inneholder:

Tilbehør

Digital Inverter Big er en prisgunstig løsning for næringsbygg med stort effektbehov. Systemet leveres med opptil fire innedeler for samme temperatursone.

Egner seg godt til oppkobling mot ventilasjonsaggregat i kombinasjon med Toshibas styringsskap.

Fra 4,6 - 31,5 kW varmeeffekt
Fra 4,6 - 27 kW kjøleeffekt
Høy COP / EER
Driftsområde ned til -27°C i varmedrift
Mulighet for korrosjonsbeskyttede utedeler for offshore
Mulighet for opptil fire innedeler per utedel (OBS: Må stå i samme temperatursone)
Opptil 60 m avstand mellom inne- og utedel
Maks høydeforskjell 30 meter for alle modeller
Tilgjengelig med fleksible og avanserte
styresystemer

NB! Innedelene må plasseres i samme temperatursone.

Merk at man kan benytte 3/4" gassrør.

Se tabell under for korrigert kjølekapasitet i henhold til rørlengde:

Gassrør 3/4"	5-10 meter	10-20 meter	20-30 meter	30-40 meter	40-50 meter	50-60 meter	60-75 meter
Reduksjon	92-91 %	91-89 %	89-87 %	87-86 %	86-84 %	84-81 %	81-78 %

Funksjoner og egenskaper:
Standard

Pakkeinformasjon

Artikkelnummer:
108064
Navn:
Digital Inverter BIG 2241 m/ aerotemper, systempakke luft-luft varmepumpe
Varemerke:
Toshiba
Segment:
Bestselger
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM2241AT8-E / AW-DX42
Type anlegg:
Aerotemper
Singel / multi:
Singelsplitt
Kuldemedium type:
R32

Tilkoblinger

Rørlengde – min.:
5 m
Rørlengde - maks. uten tilleggsfylling:
30 m
Rørlengde – maks. med tilleggsfylling:
60 m
Maks høydeforskjell mellom innedel og utedel:
30 m
Kabel mellom innedel og utedel:
4G [3 ledere + jord] 1,5 mm²
Tilførselskabel:
5G [3 ledere + N + jord]
Spenningstilførsel for system:
Kobling til utedel
Spenningstilførsel:
3~ 400 V + N
Driftsstrøm, maks.:
18 A
Anbefalt sikring:
20 A

Varme

Varme: 7 °C: Varmeeffekt nom.:
22,4 kW
Varme: 7 °C: Varmeeffekt min.:
4,6 kW
Varme: 7 °C: Varmeeffekt maks.:
31,5 kW
Varme: 7 °C: Tilført effekt ved nom. varmeeffekt:
5,57 kW
Varme: 7 °C: Tilført effekt ved min. varmeeffekt:
0,93 kW
Varme: 7 °C: Tilført effekt ved maks. varmeeffekt:
10,15 kW
Varme: 7 °C: COP ved nom. varmeeffekt:
4,02
Varme: -15 °C: Varmeeffekt maks.:
14,13 kW
Driftsområde – min.:
-27 °C
Driftsområde – maks.:
15 °C

Kjøling

Kjøling: Kjøleeffekt – nominell:
20 kW
Kjøling: Kjøleeffekt – minimum:
4,6 kW
Kjøling: Kjøleeffekt – maksimum:
22,4 kW
Kjøling: Tilført effekt – nominell:
6,17 kW
Kjøling: Tilført effekt – minimum:
1,01 kW
Kjøling: Tilført effekt – maksimum:
9,05 kW
EER - nominell:
3,24

Mål og vekt

Farge:
Hvit

Innedel

Lydtrykk - maks.:
62 dB(A)
Lydeffekt - maks.:
87 dB(A)

Utedel

Lydtrykk - maks.:
60 dB(A)
Lydeffekt - maks.:
76 dB(A)
Luftmengde - maks.:
9150 m³/t

SCOP

SCOP, gjennomsnittsklima:
3,72

SEER

SEER - gjennomsnittsklima:
5,03

Produktinformasjon

Artikkelnummer:
105016
NRF. nr:
8418391
Navn:
RBC-AMT32E standard kablet fjernkontroll
Varemerke:
Toshiba
Typebetegnelse:
RBC-AMT32E

Produktinformasjon

Artikkelnummer:
105398
Navn:
Toshiba styringsskap mot ventilasjon
Varemerke:
Toshiba
Typebetegnelse:
TCB-IFDLR01UP-E

Produktinformasjon

Artikkelnummer:
104776
Navn:
Digital Inverter Big 2241 utedel
Varemerke:
Toshiba
Produktserie:
Digital Inverter
Typebetegnelse:
RAV-GM2241AT8-E
Singel / multi:
Singelsplitt
Kuldemedium mengde:
5 kg
Kompressortype:
DC Twin Rotary

Mål og vekt

Farge:
Hvit
Høyde:
1550 mm
Bredde:
1010 mm
Dybde:
370 mm
Vekt:
142 kg
Kapasitet:
DI 2241
Modell:
Standard

Tilkoblinger

Spenningstilførsel:
3~ 400 V + N
Anbefalt sikring:
25 A
Rørdimensjon – gassrør:
1 1/8"
Rørdimensjon – væskerør:
1/2"

Varme

Luftmengde – maks.:
9180 m³/t
Lydeffekt – maks.:
76 dB(A)
Lydtrykk – maks.:
60 dB(A)

Kjøling

Luftmengde – maks.:
9180 m³/t
Lydeffekt – maks.:
76 dB(A)
Lydtrykk – maks.:
58 dB(A)

Produktinformasjon

Artikkelnummer:
104252
Navn:
AW-DX42 aerotemper for Toshiba DI/SDI, innedel
Varemerke:
VEAB
Type innedel:
Aerotemper
Typebetegnelse:
AW-DX42

Mål og vekt

Høyde:
875 mm
Bredde:
920 mm
Dybde:
510 mm
Vekt:
63 kg
Modell:
for SDI 1401 og DI 2241

Varme

Luftmengde – maks.:
3500 m³/t
Lydtrykk – maks.:
62 dB(A)

Produktinformasjon

Artikkelnummer:
109003
Navn:
700-TBR12 Mini-rele, 12 V
Varemerke:
Allen-Bradley

Tilkoblinger

Spenningstilførsel:
12 V

Produktinformasjon

Artikkelnummer:
500502
Navn:
Installasjons- og brukerveiledning for Toshiba aerotempere

Digital Inverter Big 2241 utedel

RAV-GM2241AT8-E

104776

AW-DX42 aerotemper for Toshiba DI/SDI, innedel

AW-DX42

104252
