Kapasitet fra 16 kW - 1000 kW med moduler
VKA-serien fa Svenske ENRAD er en modulbasert serie som leveres i 6 ulike effektstørrelser. Dette gir kjølekapasitet fra 42 kW og opp til 136 kW, og en varmekapasitet fra 59 kW til 136 kW.

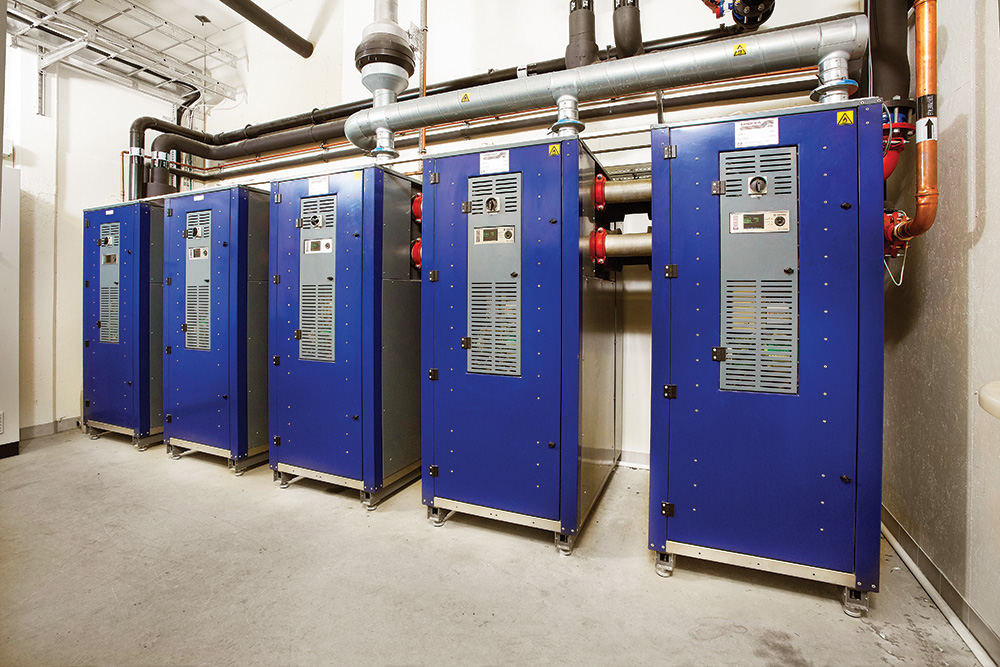

Inntil 10 moduler kan enkelt settes sammen med en samlet kapasitet over 1000 kW.
Alle kompressorene er inverterstyrte med trinnløs regulering fra 16 kW og oppover.
Med kuldemedium for fremtiden
Med ENRAD-produkter blir du fri for F-gass, miljøvennlig og fri for de nye restriksjonene. I likhet med de fleste andre land, forplikter Norge seg til å følge klimaavtalen signert i 2016, med mål om å redusere bruken av syntetiske kjølemedier hydrofluorkarboner (HFK). ENRAD benytter seg istedenfor av det naturlige kuldemediet R-290 propan, og vil derfor ikke bli berørt av de nye restriksjonene.
Propan 290 er både miljøvennlig og et effektivt kjølemedium.
3 utgaver
For å optimalisere drift og energiforbruk leveres ENRAD VKA-serien i tre forskjellige utgaver:
- Varmepumpe
- Klimakjøling
- Lavtemperatur kjøling
Varmepumpen henter typisk energien fra en energibrønn med vanntemperaturer +3/0 °C, noe som gir temperatur ut på anlegget opptil 60 °C.
Klimakjølingen leverer isvannstemperatur på normalt rundt 7/12 °C til fancoil, kjølebatteri i ventilasjonsaggregat og liknede.
Enkel installasjon og plassbesparende
Samtlige effektstørrelser har samme fysiske mål tilsvarende en Europall (800 mm x 1200 mm). På grunn av det beskjedne fotmålet er ENRAD plassbesparende til sammenlikning med tradisjonelle produkter.

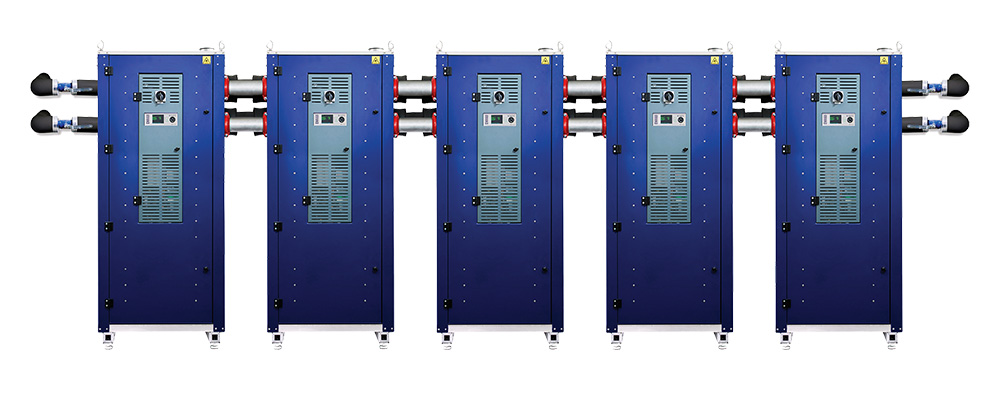

Kapasiteten kan enkelt økes ved å tilkoble flere moduler med 30 cm rør. Koblinger følger med i leveransen.
Pumpemodul
For et maksimalt integrert kjøle- eller varmepumpesystem kan ENRAD levere frittstående pumpemoduler.
På de mindre kapasitene er det en modul med pumper for både kuldebærer- og varmebærersiden. Ved større kapasiteter er det separate vannpumpemoduler for varm og kald side.
Modulene inneholder i tillegg til inverterstyrte pumper nødvendig utstyr som mikrobobleutskiller, vannfilter, påfyllingspumpe og sikkerhetsventil.
Styringsautomatikken for vannpumpemodulen kobles til Master-enheten til kjøle-/varmepumpen. Et enkelt "plug and play"-system.
Sikkerhet
Det naturlige kuldemediet R-290 propan er brennbart og følger myndihetenes krav. Hver ENRAD-modul har avtrekkskanal som tilkobles en medfølgende EX-vifte. Siden det er konstant undertrykk i selve kompressorrommet er EX-sonen definert i selve kabinettet. I maskinrommet er det ikke EX-krav. Ingen kjølekretser har større fylling enn maks 5 kg.
Styring og regulering
ENRAD har patentert styre- og reguleringsystem av modulene.
- Master / Slave for styring av flere moduler
- Frekvensstyring av kompressorer for optimal COP og levetid
- Frekvensstyring av vannpumper (ved installasjon av pumpemoduler)
- Ethernet
- Modbus over TCP/IP, Modbus over RS485
- Styring av elektronisk ekspansjonsventil
- Kun 400 V tilførsel til modulene og en nettverkskabel mellom enhetene
- A, B og C alarmutganger
